HX125 pilnai sriegtos nefiksuojamos atraminės kojos

HX125-M12-M42 pilnai sriegtos nefiksuojamos atraminės kojos

Konstrukcija ir patentuota HX ištisai sriegta išlyginamoji koja optimalus pasirinkimas mašinoms ir įrangai įvairiose gamybos aplinkose.
Minimalus valymo poreikis pasiektas suprojektuojant savaime nusisausinančius paviršius.
Padas nuo grindų higieniškai atskirtas vulkanizuota FDA patvirtinta, antivibracine, neslystančia guma, kuri užblokuoja bakterijas po pado plokštele.

Ypatumai

Apkrova iki 9000 N;
Higieniškas dizainas dėka savaime nusisausinančių paviršių;
Priimtinas iki 10° nuolydis tarp grindų ir įrangos.
Guma gali būti mėlynos arba juodos spalvos.
Šių prekių galite užsakyti susisiekę su mūsų vadybininkais, o kai kurių kojų įsigysite mūsų e-parduotuvėje.

Reikiamą modelį prašome pasirinkti žemiau pateikamoje lentelėje arba kataloge.

Techniniai duomenys

Eil Nr.	Parametras	Mod. HX125, M12	Mod. HX125, M12	Mod. HX125, M12	Mod. HX125, M12	Mod. HX125, M12	Mod. HX125, M12
1	Gaminio Nr.	1003806	1003809	1003810	1003811	1003812	1003815
2	Kojos modelis	HX125-12-100	HX125-12-150	HX125-12-180	HX125-12-230	HX125-12-310	HX125-12-70
3	Bendrasis aukštis	137 mm	179 mm	212 mm	263 mm	345mm	89 mm
4	Nominali apkrova	16500 N	10900 N	7100 N	4200 N	7900 N	1650 N
5	Nominalus tempimas	4000 N	4000 N	4000 N	4000 N	4000 N	4000 N
6	Reguliavimo aukštis	97 mm	139 mm	172 mm	223 mm	305 mm	49 mm
7	Pado skersmuo	125 mm	125 mm	125 mm	125 mm	125 mm	125 mm
8	Sriegis	M12x1,75	M12x1,75	M12x1,75	M12x1,75	M12x1,75	M12x1,75
9	Gumos tipas	S75	S75	S75	S75	S75	S75
10	Rankovės ilgis	-	-	-	-	-	-
11	Rankovės skersmuo	-	-	-	-	-	-
12	Maksimalus aukštis	127 mm	169 mm	202 mm	253 mm	320 mm	76 mm
13	Minimalus aukštis	70 mm	70 mm	70 mm	70 mm	70 mm	70 mm
14	Špindelio ilgis	97 mm	139 mm	172 mm	223 mm	305 mm	49 mm
15	Sriegio skersmuo	12 mm	12 mm	12 mm	12 mm	12 mm	12 mm
16	Tvirtinimo kiaurymių skaičius	0	0	0	0	0	0
17	Sriegio ilgis	97	139	172	223	305	49
18	Neslystanti guma	Taip	Taip	Taip	Taip	Taip	Taip
19	Gumos spalva	Juoda	Juoda	Juoda	Juoda	Juoda	Juoda

>>Sertifikuoti priedai kojų ir ratukų montavimui

Atsisiųsti bukletą

HX125_M12_pilnai_sriegtos_nefiksuojamos_atraminės_kojos_1003806

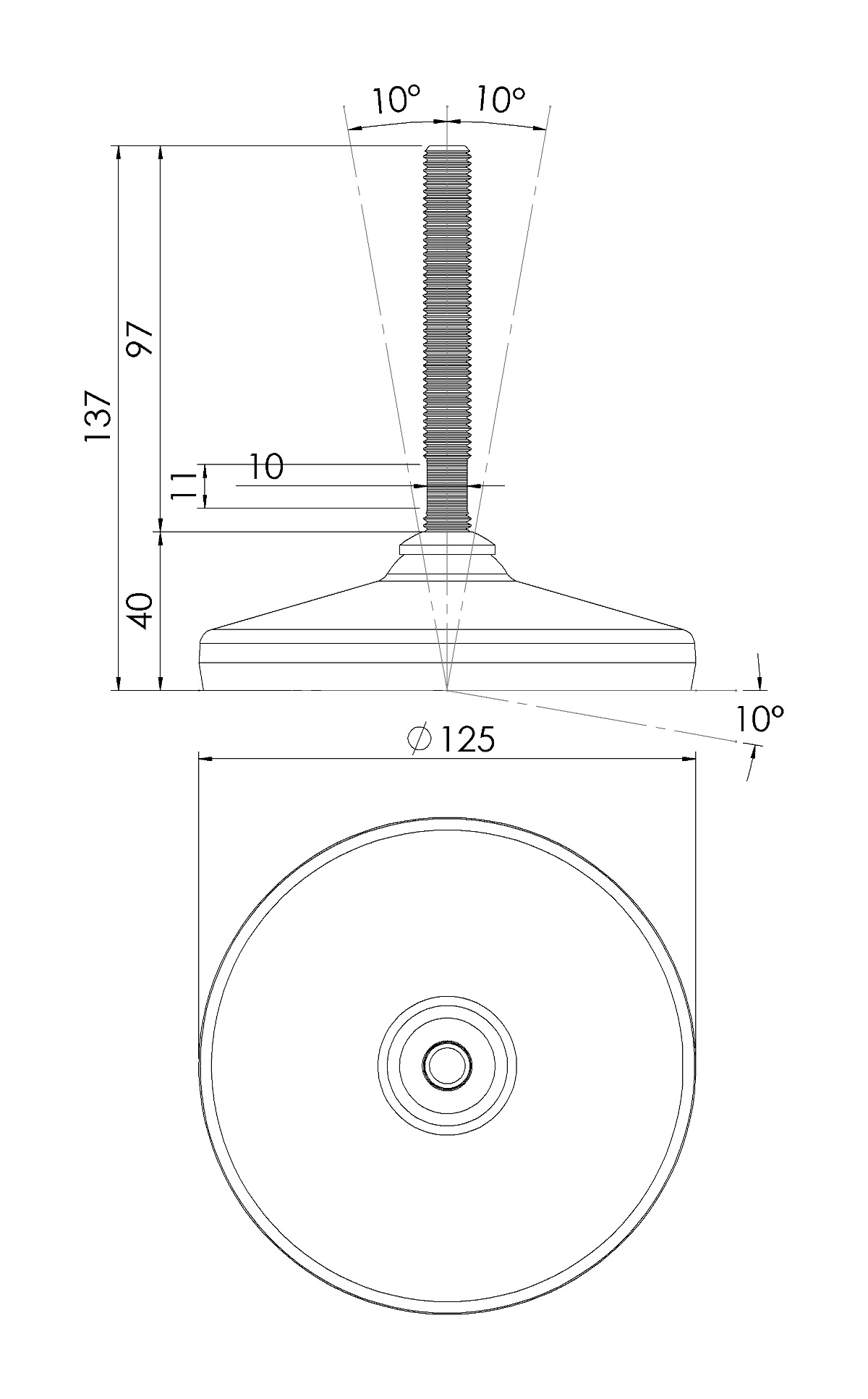

HX125_M12_pilnai_sriegtos_nefiksuojamos_atraminės_kojos_1003806_eskizas
