Termostatinė garų gaudyklė veikia esant temperatūrų skirtumui tarp garo ir kondensato.
Kondensatas yra žemesnės temperatūros nei naudojami garai.
Manoma, kad tai yra tas tipas, kuris gali maksimaliai išnaudoti paslėptą šilumą, kurią turi garai.
KĄ VEIKIA TERMOSTATINĖ GARO GAUDYKLĖ?
Termostatinės garų gaudyklės, kurios naudojamos kondensatui pašalinti iš sistemos, gali būti naudojamos ir nekondensuojančių dujų išleidimui į sistemą.
Tai garų gaudyklės tipas, kuris labiausiai išnaudoja garų šilumą.
Šios gaudyklės - elementai, prailginantys įrenginio eksploatavimo laiką.
Termostatinės garo gaudyklės, kurios yra įtrauktos į šiuos elementus, užtikrina maksimalų šilumos perdavimą, idealiai tinka naudoti tais atvejais, kai norima gauti naudos iš kondensato temperatūros šildymui, pavyzdžiui, oro tiekimo linijose ir radiatoriuose.
Yra oro išleidimo įrenginių lygintuvuose, sekimo linijose, džiovinimo įrenginiuose, presavimo įrenginiuose, vamzdžiuose su garo apvalkalu ir garų sistemose.
KAIP VEIKIA TERMOSTATINĖ GARŲ GAUDYKLĖ?
Termostatinės gaudyklės veikia keičiantis skysčių temperatūrai, užkertant kelią tiesioginiam garo praradimui, išleidžiant tik kondensatą, kuris nukrenta gerokai žemiau prisotinto garo temperatūros iki nustatytos vožtuvo temperatūros.
Kai garų ertmėje prarandama šiluma, kondensacijos temperatūra sumažės, o termostatinė gaudyklė leis kondensuotis pajutus žemą temperatūrą, tačiau garams pasiekus gaudyklę temperatūra duos signalą gaudyklei užsidaryti.
Taip sumažėja bendras garo sunaudojimas, padidėja šildymo efektyvumas, sutaupoma nemažai energijos ir pinigų.
Termostatiniai garų gaudytuvai, naudojami tais atvejais, kai kondensato apkrova yra labai maža, veikia dėl garų temperatūrų skirtumo nuo aušinamo kondensato ir oro.
Kai garai kondensuojasi, susidaręs kondensatas yra tokios pat temperatūros kaip ir garai.
TERMOSTATINIŲ GARŲ GAUDYKLIŲ VEIKIMO PRINCIPAS
Pagrindinis termostatinės garų gaudyklės elementas yra silfonas, kuris yra alkoholio ir vandens mišinys.
Šio skysčio virimo temperatūra dumplėje yra žemesnė už vandens virimo temperatūrą.
Kai silfonas liečiasi su kondensatu, jis susitraukia ir atidaro vožtuvą, pašalina kondensatą ir orą, išsiplečia, jei liečiasi su garais, ir uždaro vožtuvą, leisdamas garams likti viduje.
Esant didelei kondensato apkrovai, silfonas nuolat išleidžia visą kondensatą. Jei atsiranda garų, jis išsiplečia ir uždaro vožtuvą.
TERMOSTATINIŲ KONDENSATO RŪŠYS
Yra 3 šių garų gaudyklių tipai. Kiekvienas iš jų veikia skirtingai ir tinka įvairių tipų programoms.
Skysčio išsiplėtimas: Kai garų gaudykle esantis įrenginys, kurio sudėtyje yra alyvos, yra šildomas, jis išsiplečia ir uždaro vožtuvą, neleidžiant patekti garams.
Skysčio plėtimosi gaudyklės gali būti nustatytos taip, kad nutekėtų esant žemai temperatūrai, užtikrinant puikią „šalčio nutekėjimo“ galimybę.
Tačiau, kadangi ši gaudyklė išleidžia kondensatą esant 100°C ar žemesnei temperatūrai, jos niekada negalima naudoti ten, kur reikia nedelsiant pašalinti kondensatą iš garų zonos.
Pusiausvyros slėgis: Darbinę temperatūrą veikia aplinkinis garų slėgis.
Veikimo elementas yra kapsulė, kurioje yra specialus skysčio ir vandens mišinys, kurio virimo temperatūra yra žemiau vandens.
Iš pradžių esančiomis šaltomis sąlygomis kapsulė atsipalaiduoja.
Jis pašalinama iš vožtuvo lizdo ir turi didelę angą, leidžiančią neribotai pašalinti orą.
Tai yra visų subalansuoto slėgio gaudyklių savybė ir paaiškinama, kodėl jie tinkami oro ištraukimui.
Bimetalinis: sistema, kuri susidaro suvirinant du skirtingus bimetalinius strypus, uždaro vožtuvą veikiant karščiui ir nepraleidžia garų.
Bimetalinės garų gaudyklės paprastai yra kompaktiškos, tačiau gali turėti didelę kondensacijos talpą.
Vožtuvas yra plačiai atidarytas, kai garų gaudyklė yra šalta ir užtikrina gerą oro ištraukimo našumą bei didžiausią kondensato išleidimo našumą „paleidimo“ sąlygomis.
Panaudojimo sritys
Lyginimo mašinos.
Džiovinimo mašinos.
Presavimo mašinos.
Šilumokaičiai.
Dideli oro šaldytuvai.
Oro įleidėjai garų linijose.
Vamzdynai su garo marškiniais.
TECHNINIAI DUOMENYS

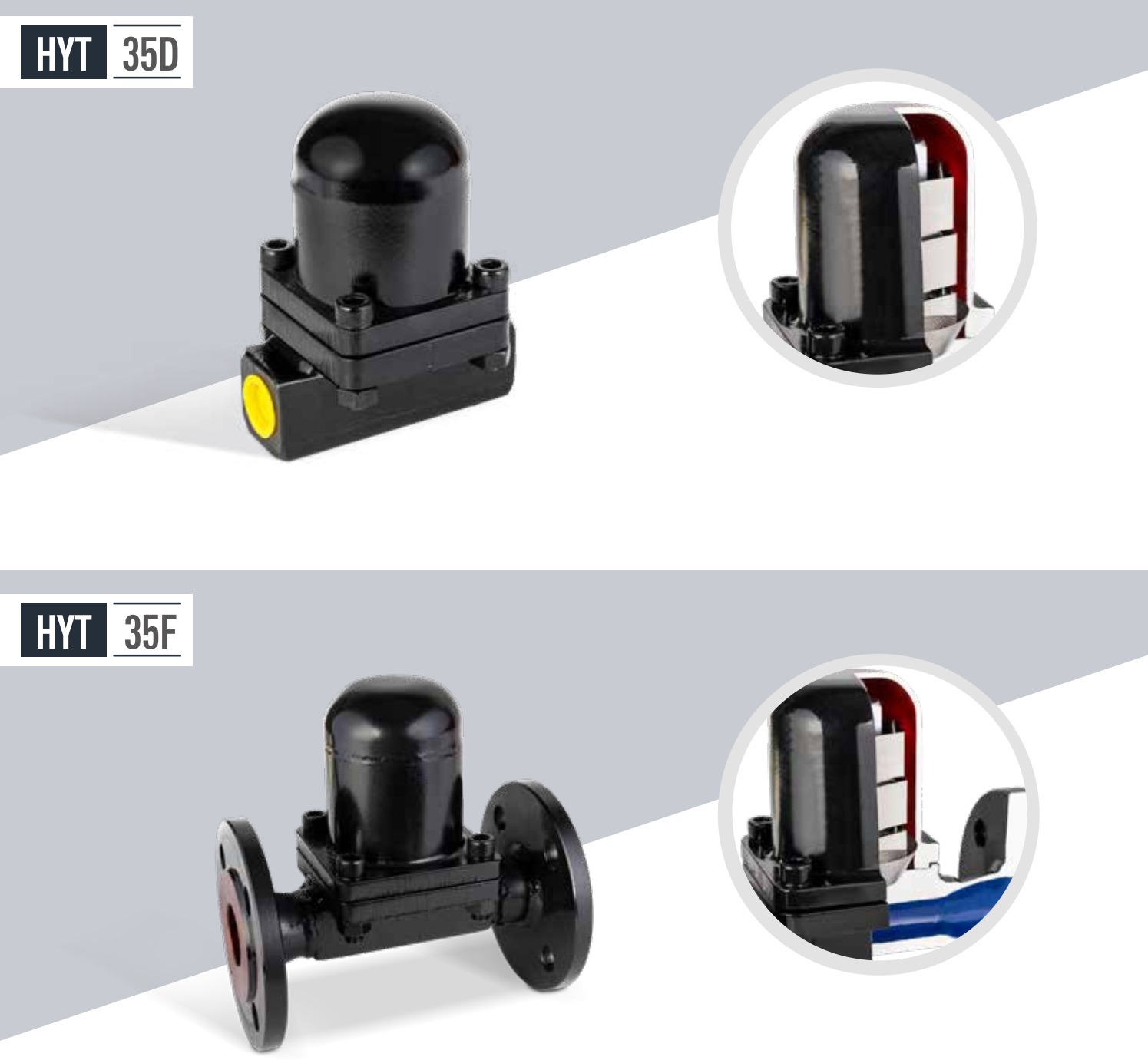

Mod. HYT 35F: DN32-40-50 flanšinės jungtys.
Mod. HYT 35D: 1"1/4-1"1/2"-2" BSP ar NTP srieginės jungtys.
HSK 20 Garų gaudyklės. Rutulinės plūdinės garų gaudyklės išleidžia visą kondensatą ir orą esant garavimo temperatūrai. Jos naudojamos tais atvejais, kai reikia greitesnio kondensato išleidimo ir kondensato kaupimasis kenkia. Maks. darbo slėgis: 14 barų. Maks. darbo temperatūra: 250 C0 . Maks. diferenc. slėgis:4,5-10-14 barų.
HSK 25 Garų gaudyklės. Rutulinės plūdinės garų gaudyklės išleidžia visą kondensatą ir orą esant garavimo temperatūrai. Jos naudojamos tais atvejais, kai reikia greitesnio kondensato išleidimo ir kondensato kaupimasis kenkia. Maks. darbo slėgis: 14 barų. Maks. darbo temperatūra: 250 C0 . Maks. diferenc. slėgis:4,5-10-14 barų.
HSK 25 HC Garų gaudyklės. Rutulinės plūdinės garų gaudyklės išleidžia visą kondensatą ir orą esant garavimo temperatūrai. Jos naudojamos tais atvejais, kai reikia greitesnio kondensato išleidimo ir kondensato kaupimasis kenkia. Maks. darbo slėgis: 14 barų. Maks. darbo temperatūra: 250 C0 . Maks. diferenc. slėgis:4,5-10-14 barų.
HTD 50 Termodinaminės garų gaudyklės. Termodinaminės garų gaudyklės veikia nuolat dinaminio slėgio skirtumo principu ir dažniausiai kondensatą išleidžia žemiau 2-3 ºC esančios garavimo temperatūros. Mod. HTD 37D Jungtys: srieginės 1/2"-3/4"-1 BSP arba NTP. Maks. darbo slėgis: 46 barai. Maks. darbo temperatūra: 400 C0
HTC 46 Termostatinės reguliuojamos temperatūros bimetalinės garo gaudyklės. Termostatinių garų gaudyklių savybė yra ta, kad jos veikia pagal garo ir kondensato temperatūrų skirtumą, tai yra išsiurbia iki tam tikros temperatūros atvėsusį kondensatą. Šis temperatūros skirtumas paprastai yra nuo 5 iki 30 ºC.
HTK-76 termostatinė garų gaudyklė. Ttermostatinė garų gaudyklė gali būti naudojama nekondensuojamoms dujoms išleisti į sistemą. Joms neturi įtakos hidrosmūgio poveikis, atsirandantis garų linijose. Jungčių tipai: 1/2"-3/4"- 1 " srieginė BSP arba NPT. Darbinis slėgis: 45 barai. Darbinė temperatūra: 250 °C.
