HTC 46 Termostatinės reguliuojamos temperatūros bimetalinės garo gaudyklės

Klausti apie prekę

HTC 46 Termostatinės reguliuojamos temperatūros bimetalinės garo gaudyklės

  • Reguliuojamos temperatūros bimetalinė garų gaudyklė yra termostatinė garų gaudyklė, palaikanti iš anksto nustatytą temperatūrą.
  • Reguliuojant vožtuvo uždarymą, jos palaiko iš anksto nustatytą temperatūrą nuo 50 iki 200 °C.
  • Tačiau nustatyta temperatūra turėtų būti 15 laipsnių žemesnė už garų prisotinimo temperatūrą.
  • Jos taupo energiją naudodamos naudingą šilumą kondensate, taip pat veikia kaip automatinis antifrizo vožtuvas.
  • Greitas pradinio oro evakavimas ir greitas šalto kondensato išleidimas sumažina paleidimo laiką.
  • Jos skirtas naudoti latentinę garų šilumą tais atvejais, kai reikia greitai pašalinti kondensaciją
  • Tipiška termostatinės garų gaudyklės savybė yra ta, kad ji veikia pagal garo ir kondensato temperatūrų skirtumą, tai yra išsiurbia iki tam tikros temperatūros atvėsusį kondensatą.
  • Šis temperatūros skirtumas paprastai yra nuo 5 iki 30 ºC.
  • Tai taip pat leidžia sistemai gauti naudos iš latentinės kondensato šilumos.
  • Norėdami nustatyti proceso poreikius, susisiekite su savo produktų konsultantu.
  • Naudojant termostatinį elementą, turintį didelį atsparumą korozijai, komandos prisotinimo kreivė stebima nuolatiniu skirtumu ir kondensatas bei oras išleidžiamas iš garų linijos.
  • Jos neveikia vandens hidrosmūgis ir ji yra labai atspari korozijai.

2 termostatinių garų gaudyklių tipai:

  •  Subalansuoto slėgio termostatinės garų gaudyklės (su kapsule kaip termostatiniu elementu).
  • Bimetalinės termostatinės garų gaudyklės (su bimetalininėmis juostelėmis kaip termostatinis elementas).

Termostatinių garų gaudyklių privalumai

  1. Maksimalus efektyvumas: atsižvelgiant į jų veikimo principą, šios garų gaudyklės gali gauti daugiausia naudos iš latentinės garų šilumos.
  2. Dėl šios priežasties tinkamiausias garų gaudyklių tipas, ypač lydinčioms linijoms, yra termostatiniai garų gaudyklės.
  3. Lengva priežiūra: bet kokio gedimo atveju, užuot pakeitę gaudyklę, užteks tiesiog atidaryti dangtelį ir pakeisti esamą kapsulę.
  4. Lengvas prijungimas: Termostatinius garų gaudykles galima jungti horizontaliai, vertikaliai, tam tikru kampu arba šonu, jei jie yra tekėjimo kryptimi.
  5. Jos gali dirbti 100 % efektyviai visuose šių jungčių tipuose.
  6. Oro ir nekondensuojančių dujų išleidimas: Viena iš svarbiausių garų gaudyklės pareigų yra pašalinti sistemoje susikaupusį orą ir nesikondensuojančias dujas.
  7. Termostatiniai gaudyklės veikia kaip automatinės oro išleidimo angos ir savo specialia konstrukcija apsaugo nuo vandens plaktuko efekto.
  8. Padidinti išleidimo kiekį: Kondensato išleidimo kiekį galima padidinti pakeitus konstrukciją.
  9. Naudojant daugiau nei vieną kapsulę korpuse, iškrovimo pajėgumas gali padvigubėti arba patrigubėti.
  10. Kaip galima suprasti iš kapsulės funkcijos, iškrovimo pajėgumai priklauso nuo kapsulės tipo ir skaičiaus, taip pat nuo skersmens pokyčių.

REGULIUOJAMOS TEMPERATŪROS GARŲ GAUDYKLĖS TAIKYMO SRITIS

  • Reguliuojamos temperatūros garų gaudyklės paprastai naudojamos garo stebėjimui linijose ir talpyklose.
  • Reguliuojamos temperatūros garų gaudyklės taip pat dažnai naudojamos įrankių gaubtuose, garų gaudyklių vėdinimo ir kondensato linijų apsaugos nuo užšalimo programose.
  • Be to, kai naudojami atsekamosioms medžiagoms, skirtoms didelio klampumo skysčiams, pvz., sunkiajai alyvai, temperatūros reguliavimo gaudyklės taip pat naudojamos atsekamosiose medžiagose, kad prietaisai neužšaltų.
  • Reguliuojamos temperatūros garų gaudyklės yra specialus riboto naudojimo gaudyklių tipas.
  • Jos atsparesnės korozijai nei kitos garų gaudyklės.
  • Tokiu būdu jos atsparioss hidro smūgiams.
  • Tačiau netinkamas jų naudojimas gali sukelti didelių sistemos problemų.
  • Todėl jos turi būti tinkamai eksploatuojamos tinkamoje naudojimo vietoje.

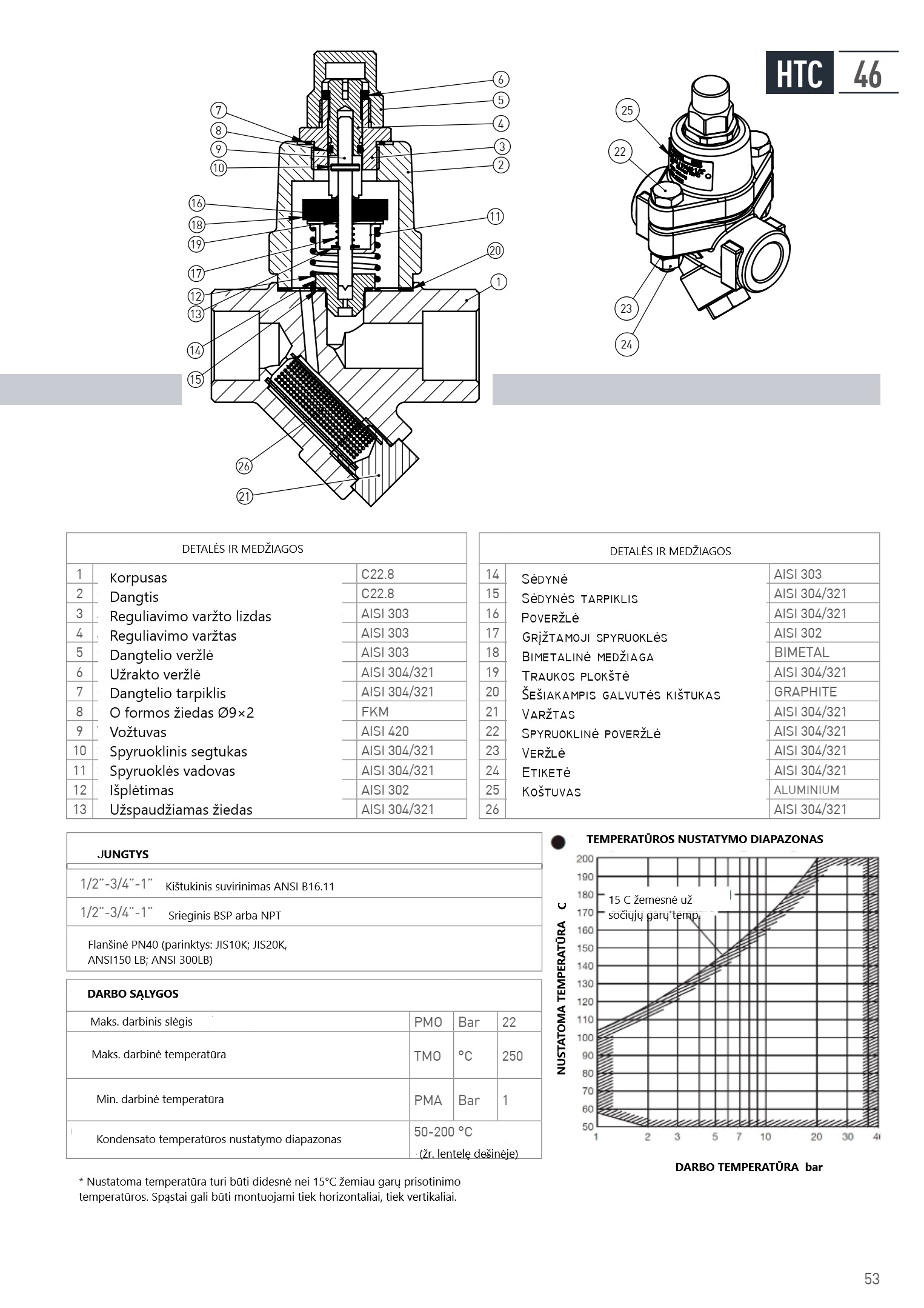

Duomenys



Atsisiųsti bukletą
