HTK-76 termostatinė garų gaudyklė

Klausti apie prekę

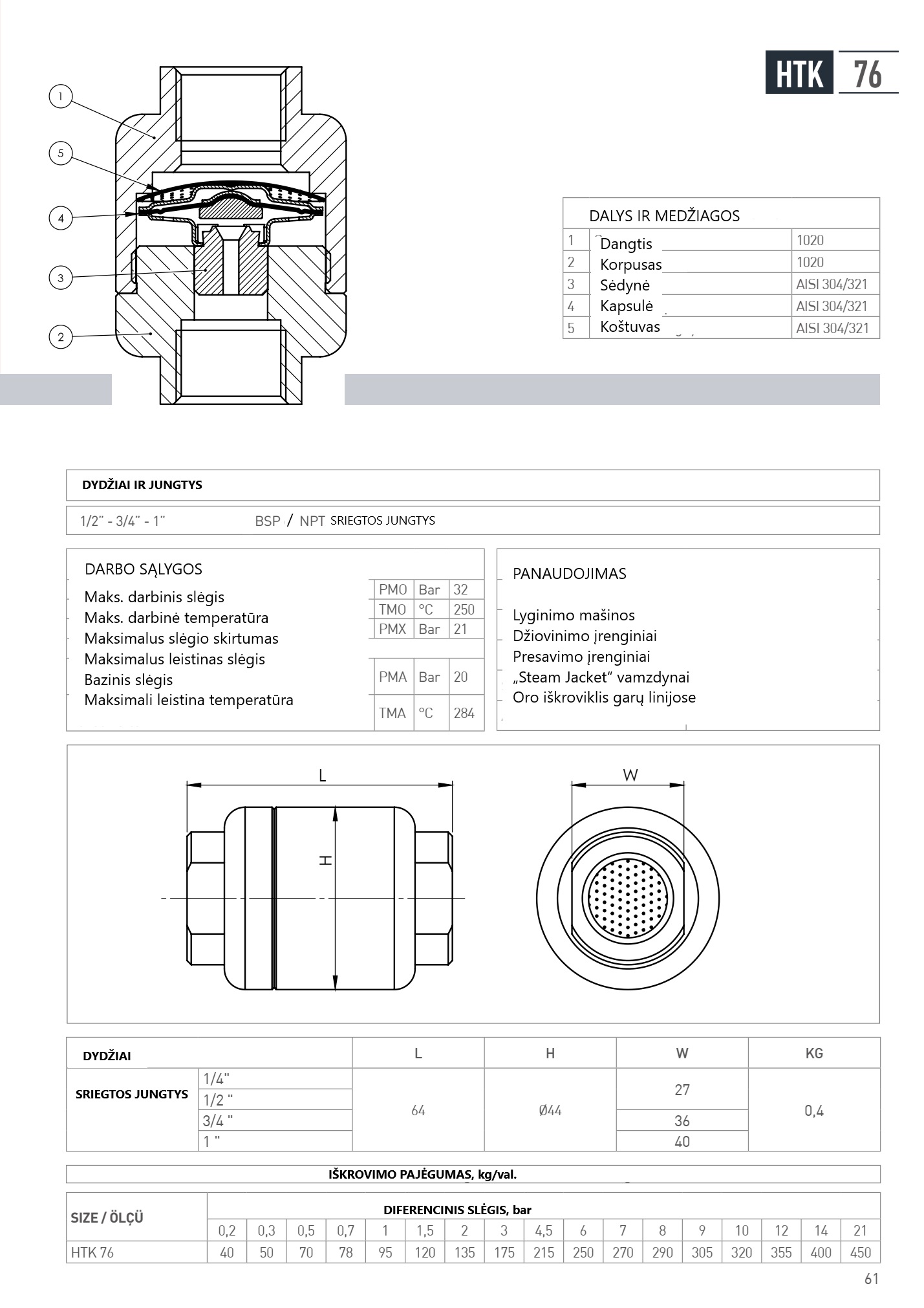

HTK-76 termostatinė garų gaudyklė

  • HTK 76 termostatinė garų gaudyklė gali būti naudojama nekondensuojamoms dujoms išleisti į sistemą.
  • Joms neturi įtakos hidrosmūgio poveikis, atsirandantis garų linijose.
  • Lengva prižiūrėti, viduje esanti termostatinė kapsulė išleidžia kondensatą, susidariusį sekant garų prisotinimo kreivę.
  • Priklausomai nuo kondensato apkrovos sistemoje, ji kondensato išleidimą atlieka nuolat arba su pertrūkiais.
  • HTK76 termodinaminis garų gaudyklė standartiškai gaminama kaip 10K.
  • Jis veikia žemiau 10oC soties garais temperatūros.
  • Pasirinktinai: 5K veikia 5oC žemiau soties garais temperatūros.
  • Jos veikia 30oC žemiau 30K garų prisotinimo temperatūros.
  • Jungčių tipai: 1/2"-3/4"- 1 " srieginė BSP arba NPT.
  • Sertifikatas: Pasirinktinai EN 10204 3.1.B sertifikatas gali būti parengtas, kai to prašoma kartu su užsakymu.

Panaudojimo sritys

  • Lygintuvai.
  • Vamzdynai.
  • Džiovinimo įrenginiai.
  • Presavimo įrenginiai.
  • Garais apgaubti vamzdžiai.
  • Oro išleidimo anga garų sistemose.

TECHNINIAI DUOMENYS

  • Korpusas ir dangtis: kaltinis plienas.
  • Termostatinė kapsulė: Hastelloy.
  • Darbinis slėgis: 32 barai.
  • Darbinė temperatūra: 250 °C.
  • Maksimalus slėgio skirtumas 21 baras.



Atsisiųsti bukletą
