HTD 37 Termodinaminės garų gaudyklės

Klausti apie prekę

HTD 37 Termodinaminės garų gaudyklės

  • Termodinaminės garų gaudyklės veikia nuolat dinaminio slėgio skirtumo principu ir dažniausiai kondensatą išleidžia žemiau 2-3 ºC esančios garavimo temperatūros.
  • Termodinaminis garų gaudyklė susideda iš įleidimo ir išleidimo jungties, korpuso, sėdynės, disko ir sietelio.
  • Vienintelė judanti dalis yra diskas.
  • Korpusas turi du lygintuvus su tuo pačiu centru.
  • Vidinis metalas supa įėjimą, o išorinis supa išorinę erdvę.
  • Ant šių lygintuvų yra išleidimo angos.
  • Lygintuvų paviršius yra jautriai apdirbtas ir tinkamai apvyniotas.
  • Kad plokštės būtų ant abiejų geležinių gaudyklių tuo pačiu metu ir veiktų kaip vožtuvas, kad oro gaudyklės veiktų tarp atidarymo ir uždarymo.
  • Viršutinis dangtis riboja plokštės judėjimą vertikaliai.
  • Tokiu būdu viršuje visada lieka vietos lėkštę.
  • Ši erdvė vadinama valdymo saugykla ir rankenomis svarbiausia garų gaudyklės prievolė.
  • Kai lėkštė sėdi ant išorinio dirželio lygintuvo, jis atskiria valdymo saugyklą nuo iškrovimo blokas.
  • Termodinaminių garų gaudyklių sandarinimo dalys pagamintos iš nerūdijančio plieno, o pagrindinis korpusas iš kaltinio plieno.
  • Eksploatavimo sąlygomis priešslėgis neturėtų būti viršyti 80% įėjimo slėgio.
  • Priešingu atveju garai nebus uždarykite ir garai nutekės.
  • Jis gali išsikrauti su pertraukomis, priklausomai nuo kondensato apkrovos.
  • Šio tipo garų gaudyklę lengva taisyti ir yra atsarginių dalių.
  • Koštuvas yra po korpusu ir jį lengva valyti tikslams.
  • Dėl savo tvirtos struktūros jų neveikia hidrosmūgiai.
  • Dėl šios priežasties yra termodinaminės garų gaudyklės idealiai tinka kolektoriams, pagrindinei garų linijai ir galinėms linijoms.
  • Kadangi jie silpnai išleidžia orą, nerekomenduojama jų naudoti šilumokaičių išleidimo angose.
  • Mūsų konsultantai padės jums pasirinkti tinkamą įrenginį.

PASKIRTIS

  • Oro šildytuvai;
  • Džiovinimo įrenginiai;
  • Presavimo įrenginiai;
  • Lygintuvai;
  • Vamzdynai su garo marškiniais.

Techninės charakteristikos

  • Mod. HTD 12F Jungtys: flanšinės PN40 / DN15- DN20 - DN25.
  • Mod. HTD 12D Jungtys: srieginės 1/2"-3/4"-1 BSP arba NTP.
  • Maks. darbo slėgis: 46 barai.
  • Maks. korpusui leidžiamas slėgis 51 baras.
  • Maks. darbo temperatūra: 400 C0 .
  • Maks. korpusui leidžiama temperatūra: 400 C0 .
  • Maks. diferenc. slėgis: 32 barai.
  • Termodinaminė garo gaudyklė, kurios korpusas iš kalto plieno.

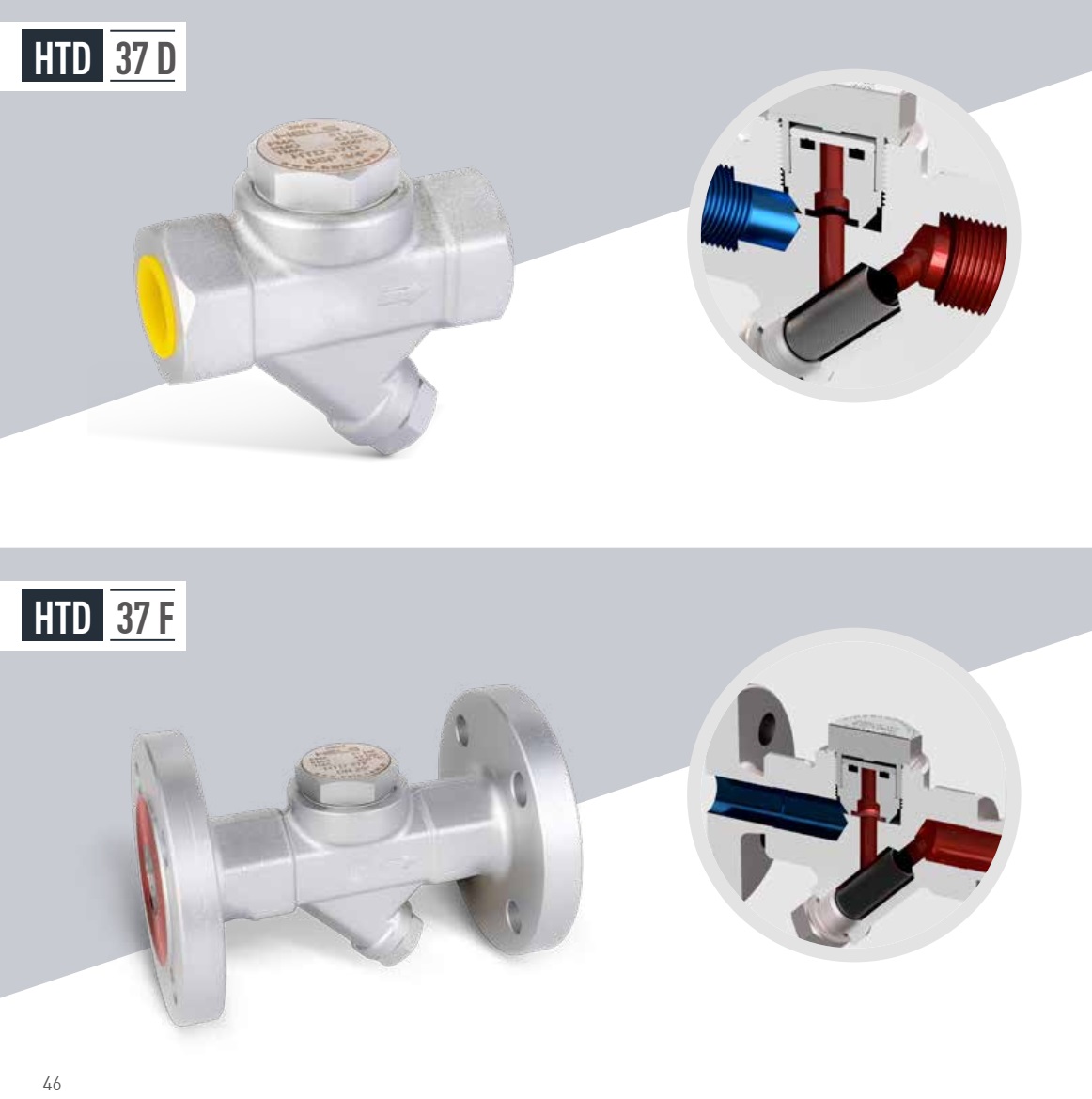

MODELIAI                                       HTD 37D                                                                              HTD 37F
