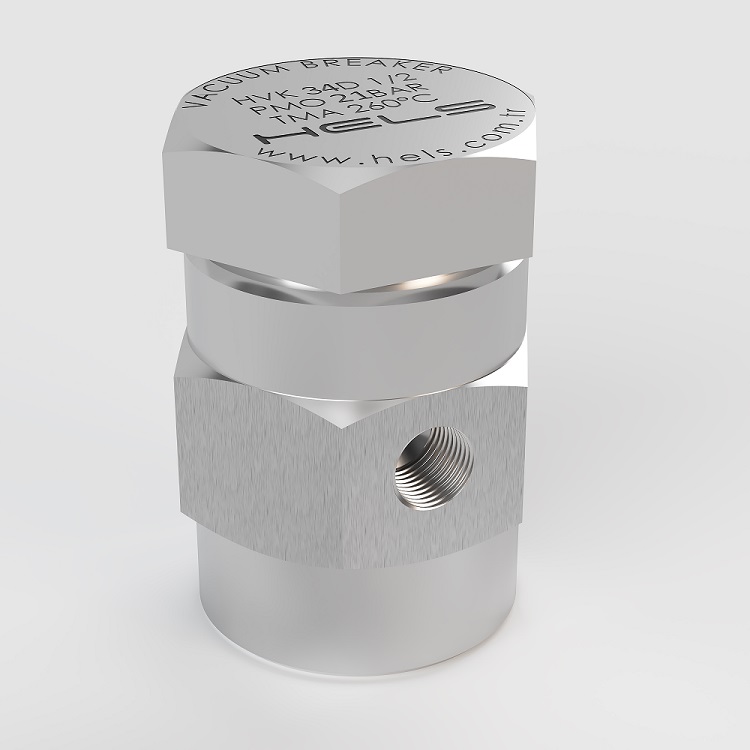

Vakuuminiai pertraukikliai apsaugo nuo vamzdynuose ir proceso įrenginiuose susidariusio vakuumo ir užtikrina efektyvų kondensato pašalinimą iš įrenginio.
Tiksliai apdirbtas nerūdijančio plieno rutulys užtikrina visišką sandarumą normalios eksploatacijos metu.
Aušinimo metu garai pradeda kondensuotis dėl slėgio kritimo.
Rutulys lieka ant slenksčio, kol slėgis viršuje pasiekia mažesnę reikšmę nei įėjimo slėgis (atmosferos slėgis).
Vakuuminiame taške kamuolys palieka sėdynę.
Oras patenka iš viršaus ir neleidžia susidaryti vakuumui.
Gali būti naudojami iki 14 barų slėgio garų ar skysčių sistemose.
HVK35 vakuuminis pertraukiklis, suprojektuotas iš žalvario.
Jis gali būti naudojamas iki 21 baro garų ar skysčių sistemose.
Saugus vakuuminio pertraukiklio naudojimas užtikrinamas, jei jis yra tinkamai sumontuotas ir prižiūrimas kvalifikuoto asmens pagal naudojimo instrukcijas.
Taip pat turėtų būti tinkamas vakuuminio pertraukiklio montavimas ant linijos, saugos instrukcijos, teisingas saugos įrangos ir įrankių naudojimas.
Bendroji saugos informacija
Prieš atlikdami techninę priežiūrą, atkreipkite dėmesį į tai, kad dujotiekyje, prie kurio prijungtas vakuuminis pertraukiklis, gali būti slėgis.
Jei sistemoje yra slėgis, įsitikinkite, kad slėgis yra saugiai sumažintas.
HSK 20 Garų gaudyklės. Rutulinės plūdinės garų gaudyklės išleidžia visą kondensatą ir orą esant garavimo temperatūrai. Jos naudojamos tais atvejais, kai reikia greitesnio kondensato išleidimo ir kondensato kaupimasis kenkia. Maks. darbo slėgis: 14 barų. Maks. darbo temperatūra: 250 C0 . Maks. diferenc. slėgis:4,5-10-14 barų.
HSK 25 Garų gaudyklės. Rutulinės plūdinės garų gaudyklės išleidžia visą kondensatą ir orą esant garavimo temperatūrai. Jos naudojamos tais atvejais, kai reikia greitesnio kondensato išleidimo ir kondensato kaupimasis kenkia. Maks. darbo slėgis: 14 barų. Maks. darbo temperatūra: 250 C0 . Maks. diferenc. slėgis:4,5-10-14 barų.
HSK 25 HC Garų gaudyklės. Rutulinės plūdinės garų gaudyklės išleidžia visą kondensatą ir orą esant garavimo temperatūrai. Jos naudojamos tais atvejais, kai reikia greitesnio kondensato išleidimo ir kondensato kaupimasis kenkia. Maks. darbo slėgis: 14 barų. Maks. darbo temperatūra: 250 C0 . Maks. diferenc. slėgis:4,5-10-14 barų.
HTD 50 Termodinaminės garų gaudyklės. Termodinaminės garų gaudyklės veikia nuolat dinaminio slėgio skirtumo principu ir dažniausiai kondensatą išleidžia žemiau 2-3 ºC esančios garavimo temperatūros. Mod. HTD 37D Jungtys: srieginės 1/2"-3/4"-1 BSP arba NTP. Maks. darbo slėgis: 46 barai. Maks. darbo temperatūra: 400 C0
HTC 46 Termostatinės reguliuojamos temperatūros bimetalinės garo gaudyklės. Termostatinių garų gaudyklių savybė yra ta, kad jos veikia pagal garo ir kondensato temperatūrų skirtumą, tai yra išsiurbia iki tam tikros temperatūros atvėsusį kondensatą. Šis temperatūros skirtumas paprastai yra nuo 5 iki 30 ºC.
HTK-76 termostatinė garų gaudyklė. Ttermostatinė garų gaudyklė gali būti naudojama nekondensuojamoms dujoms išleisti į sistemą. Joms neturi įtakos hidrosmūgio poveikis, atsirandantis garų linijose. Jungčių tipai: 1/2"-3/4"- 1 " srieginė BSP arba NPT. Darbinis slėgis: 45 barai. Darbinė temperatūra: 250 °C.
