Линейная система движения- Bridge модуль зубчатой передачи 90х90 мм

Спросить о товаре

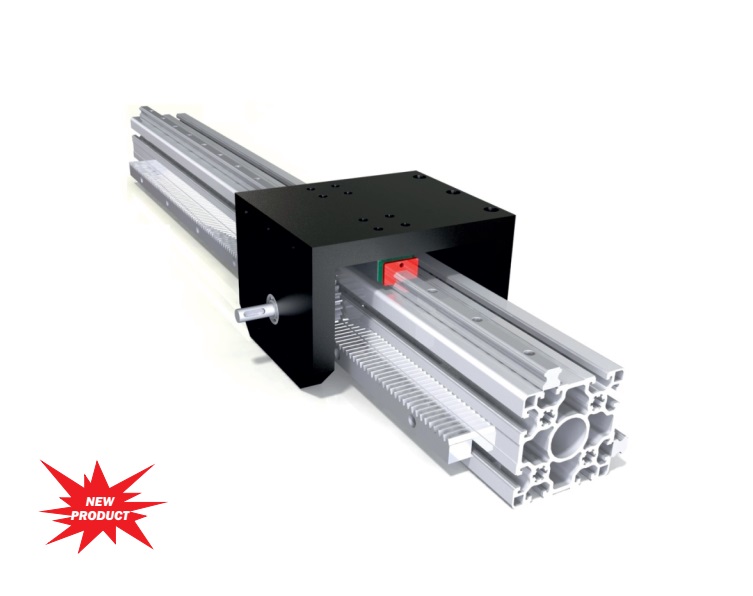

Линейная система движения- Bridge модуль зубчатой передачи 90х90 мм
При заказе, просим указать код продукта 5.4.08.090090.2.03.2 и количество деталей.
Коды продукта см. в приложениях.
  • Система для обеспечения линейного движения;
  • Привод: зубчатая рейка и шестерня;
  • Конструкция: 90x90 мм алюминиевый (6063) T5 профиль;
  • Maкс. скорость: 2,2 м/сек;
  • Шаг: 138,16 мм;
  • Зубчатая рейка: Mod:1 Spur - Mod:1,5 Spur;
  • Шестерня: Mod:1 Z:22 Flat - Mod:1,5 Z:22 Flat;
  • Линейная рельса: 15';
  • Линейный блок: 15' узкий;
  • Вал: Ø12 - Ø20 хромированный (20-33μm), калёный, Cf53- H7
  • Шаг передачи: 6,28 мм;
  • Точность позиционирования: 0,2 мм.
