Линейная система движения- блок модуль зубчатой передачи 12-20 мм

Спросить о товаре

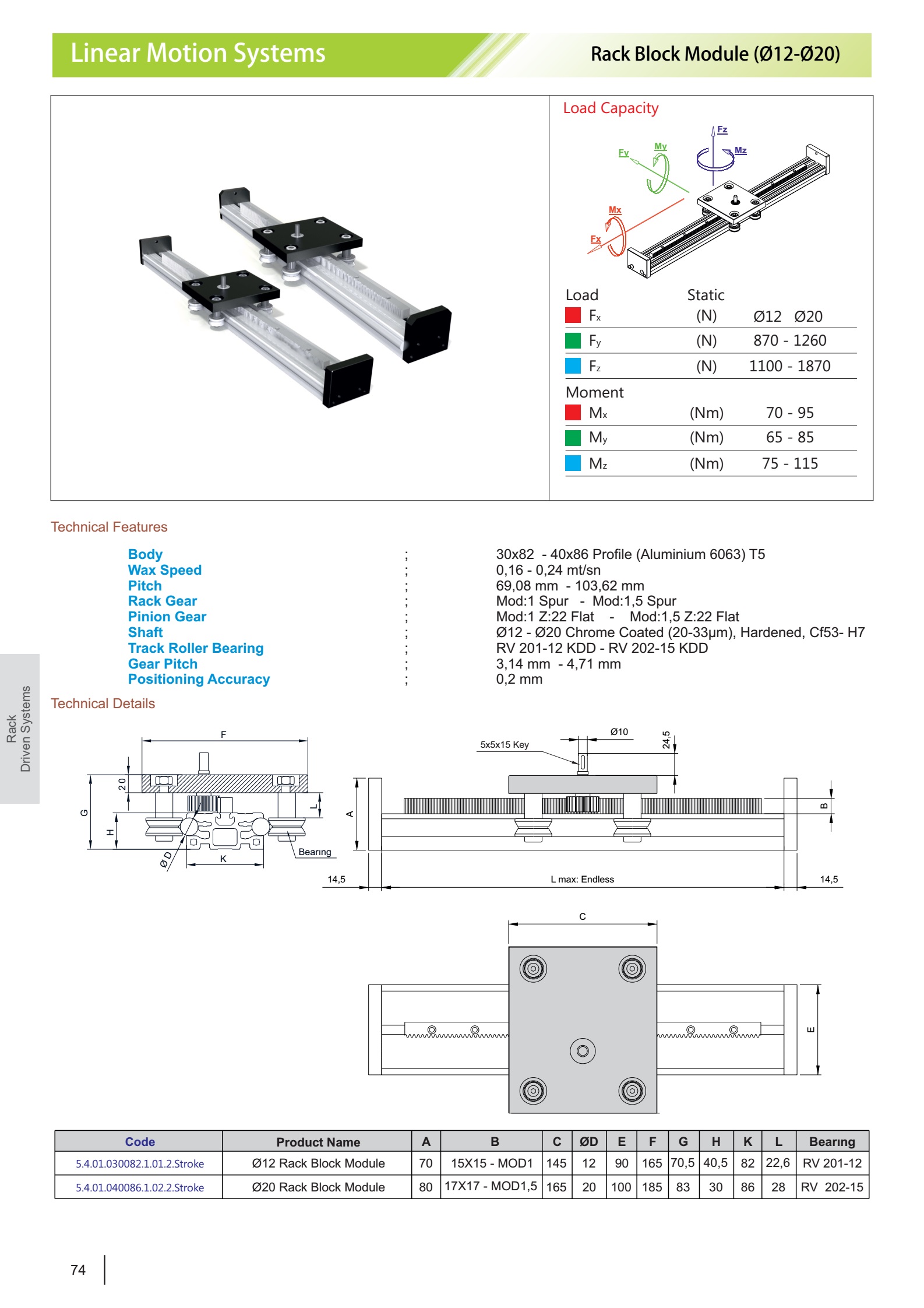

Линейная система движения- блок модуль зубчатой передачи 12-20 мм
При заказе, просим указать код продукта 5.4.01.030082.1.01.2 или 5.4.01.030086.1.01.2 и количество деталей.
Коды продукта см. в приложениях.
  • Система для обеспечения линейного движения;
  • Привод: зубчатая рейка и шестерня;
  • Конструкция: 30x82 - 40x86 мм алюминиевый (6063) T5 профиль;
  • Maкс. скорость: 0,16 - 0,24 м/сек;
  • Шаг: 69,08 mm - 103,62 мм;
  • Зубчатая рейка: Mod:1 Spur - Mod:1,5 Spur;
  • Шестерня: Mod:1 Z:22 Flat - Mod:1,5 Z:22 Flat;
  • Подшипники ролика: RV 201-12 KDD - RV 202-15 KDD;
  • Вал: Ø12 - Ø20 хромированный (20-33μm), калёный, Cf53- H7;
  • Шаг передачи: 3,14-7,41 мм;
  • Точность позиционирования: 0,2 мм.
