Linijinių kreipiančiųjų bėgelis-profilis CGR-R

Standartinė serija O išdėstymu, galima pasirinkti su dangtelio juostele.
CG serijos HIWIN linijiniai kreiptuvai su keturiais rutuliniais takeliais yra skirti didelėms apkrovoms ir standumui.
Dėl 45° rutulinių takelių išdėstymo O išdėstyme, CG serija gali vienodai priimti apkrovas iš visų pusių ir užtikrina maksimalią momentinę apkrovą, ypač MX kryptimi.
Tvirtinimas iš viršaus.
Montavimo instrukcija.
Projekto planavimo forma.

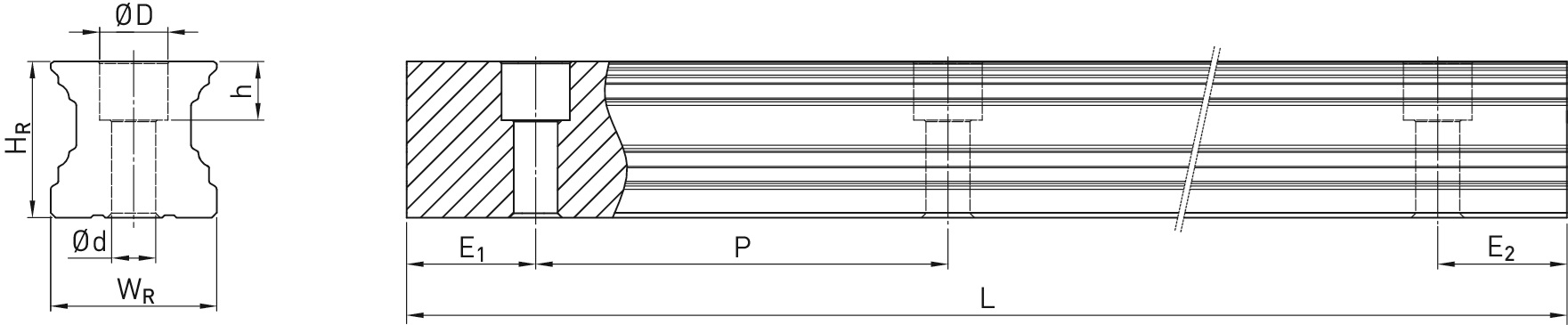

Bėgelio matmenys

W_R- bėgelio plotis;

H_R- bėgelio aukštis;

P-atstumas tarp tvirtinimo kiaurymių.

L- ilgis nuo 74 iki 4000 mm.

Modelis	W_R	H_R	P	1 m svoris, kg
CGR15R	15	16,2	60	1,58
CGR20R	20	20,55	60	2,48
CGR25R	23	24,25	60	3,38
CGR30R	28	28,35	80	5,1
CGR35R	34	31,85	80	7,14
CGR45R	45	39,85	105	11,51

Atsisiųsti bukletą
