HXT 080 pilnai sriegtos nefiksuojamos atraminės kojos iš dviejų dalių

HXT080 M24-M42 pilnai sriegtos nefiksuojamos atraminės kojos iš dviejų dalių

Konstrukcija ir patentuota HXT ištisai sriegta išlyginamoji koja optimalus pasirinkimas mašinoms ir įrangai įvairiose gamybos aplinkose.
Minimalus valymo poreikis pasiektas suprojektuojant savaime nusisausinančius paviršius.
Padas nuo grindų higieniškai atskirtas vulkanizuota FDA patvirtinta, antivibracine, neslystančia guma, kuri užblokuoja bakterijas po pado plokštele.

Ypatumai

Apkrova iki 15000 N;
Higieniškas dizainas dėka savaime nusisausinančių paviršių;
Padas ir pirštas atskiros detalės.
Priimtinas iki 15° nuolydis tarp grindų ir įrangos.
Guma gali būti mėlynos arba juodos spalvos.
Šių prekių galite užsakyti susisiekę su mūsų vadybininkais, o kai kurių kojų įsigysite mūsų e-parduotuvėje.

Reikiamą modelį prašome pasirinkti žemiau pateikamoje lentelėje arba kataloge

Techniniai duomenys

Eil Nr.	Parametras	Mod. HXT080, M24	Mod. HXT080, M24	Mod. HXT080, M24	Mod. HXT080, M24	Mod. HXT080, M24	Mod. HXT080, M24
1	Gaminio Nr.	1010732	1010733	1010734	1010735	1010736	1010737
2	Kojos modelis	HXT080-24-100	HXT080-24-150	HXT080-24-180	HXT080-24-230	HXT080-24-310	HXT080-24-70
3	Bendrasis aukštis	134 mm	184 mm	214 mm	264 mm	344 mm	104 mm
4	Nominali apkrova	15000 N	15000 N	15000 N	15000 N	15000 N	15000 N
5	Nominalus tempimas	0 N	0 N	0 N	0 N	0 N	0 N
6	Reguliavimo aukštis	100 mm	150 mm	180 mm	230 mm	310 mm	70 mm
7	Pado skersmuo	80 mm	80 mm	80 mm	80 mm	80 mm	80 mm
8	Sriegis	M24x3,0	M24x3,0	M24x3,0	M24x3,0	M24x3,0	M24x3,0
9	Gumos tipas	S75	S75	S75	S75	S75	S75
10	Rankovės ilgis	-	-	-	-	-	-
11	Rankovės skersmuo	-	-	-	-	-	-
12	Maksimalus aukštis	115 mm	165 mm	195 mm	245 mm	325 mm	85 mm
13	Minimalus aukštis	75 mm	75 mm	75 mm	75 mm	75 mm	75 mm
14	Špindelio ilgis	100 mm	150 mm	180 mm	230 mm	310 mm	70 mm
15	Sriegio skersmuo	24 mm	24 mm	24 mm	24 mm	24 mm	24 mm
16	Tvirtinimo kiaurymių skaičius	0	0	0	0	0	0
17	Sriegio ilgis	100	150	180	230	310	70
18	Neslystanti guma	Taip	Taip	Taip	Taip	Taip	Taip
19	Gumos spalva	Juoda	Juoda	Juoda	Juoda	Juoda	Juoda

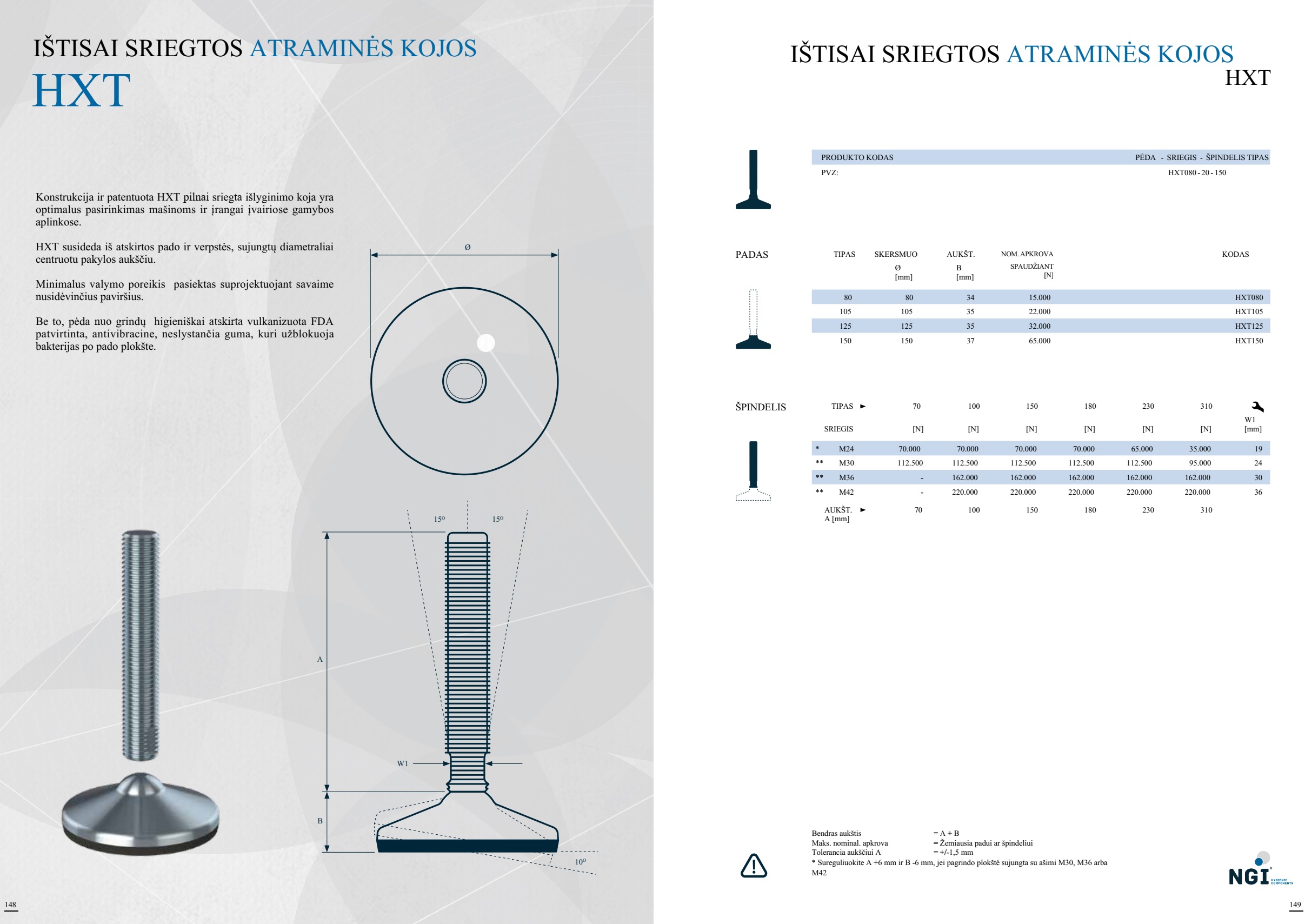

Atsisiųsti bukletą

HXT080_pilnai_sriegtos_nefiksuojamos_atraminės_kojos

HXT080_M24_pilnai_sriegtos_nefiksuojamos_atraminės_kojos_1010732_eskizas
