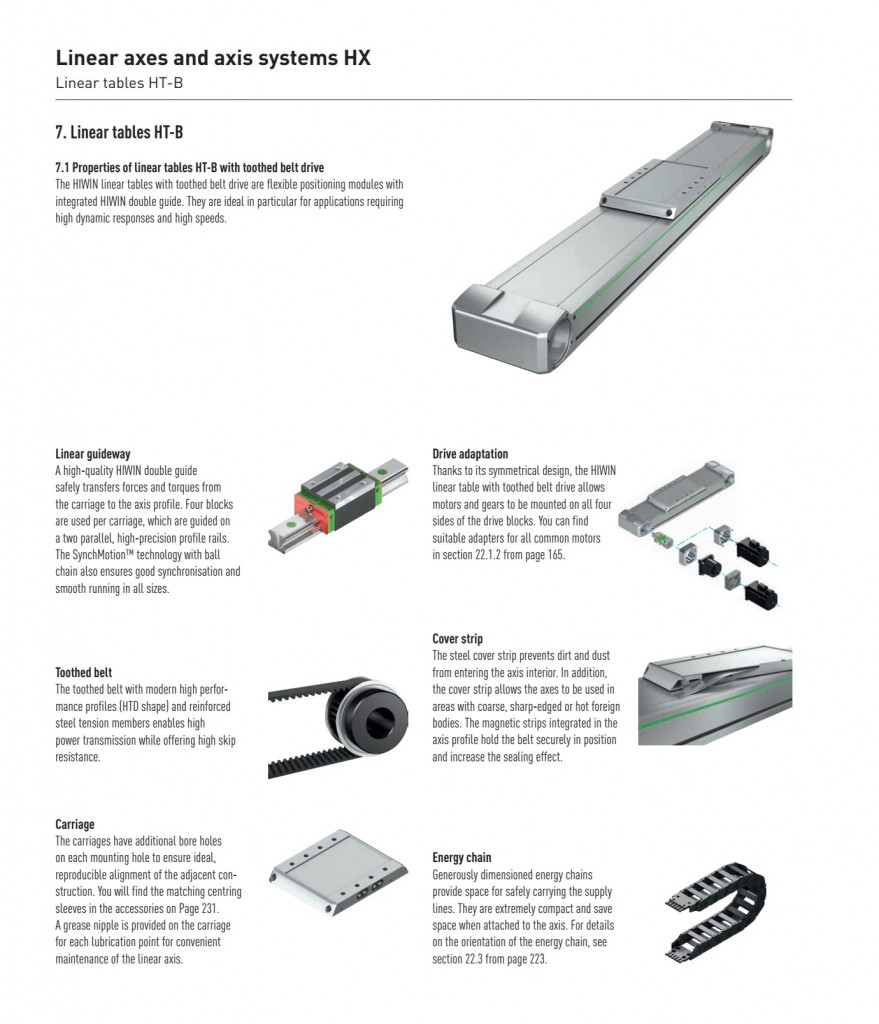

HT-B Linijinė ašis su dantyto diržo pavara

HIWIN linijinės ašys su dantyta diržine pavara užtikrina didelį važiavimo greitį ir ilgus važiavimo atstumus.
Dėl laisvai pasirenkamos eigos milimetrų žingsniais ir daugybės galimybių (pvz., plieninės dangčio juostelės, ribinio jungiklio, atstumo matavimo sistemos ir papildomų įvairaus dydžio stiklelių) ašys gali būti individualiai pritaikytos atitinkamiems taikymo reikalavimams.
Linijinė ašis su dantyta diržo pavara yra kompaktiškas, lankstus padėties nustatymo modulis.
Linijiniai stalai su dantyta diržo pavara yra lankstūs padėties nustatymo moduliai su integruotais dvigubais kreiptuvais.
Jie idealiai tinka visoms programoms, kurioms reikalingas didelis dinaminis atsakas ir didelis greitis.
Be to, didelius kelionės atstumus galima pasiekti naudojant HT-B linijines ašis.
Montavimo instrukcijos.
Projekto planavimo lapas.
HT-B linijinių ašių skrajutė.

Rūšis	Ašies profilis	Profilio plotis	Pavaros tipas	Maksimali eiga	v_Maks	a_Maks	F_{x_max}	Pakarto jamumas

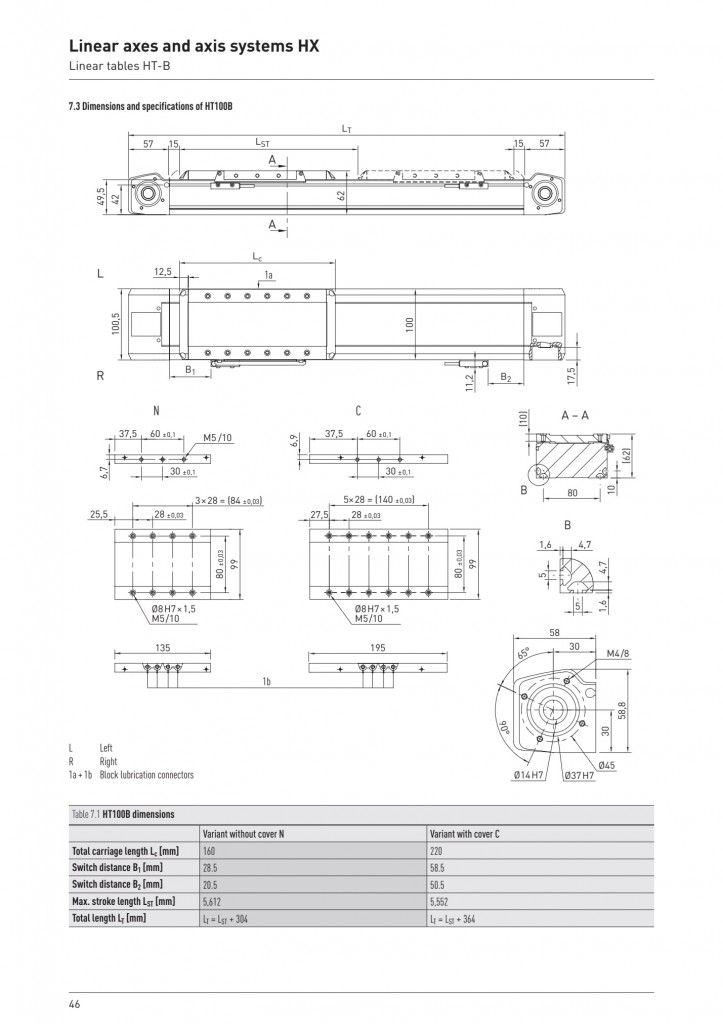

HT100B105	Aliuminis	100	Dantytas diržas	5.600	5	30	813	± 0,05

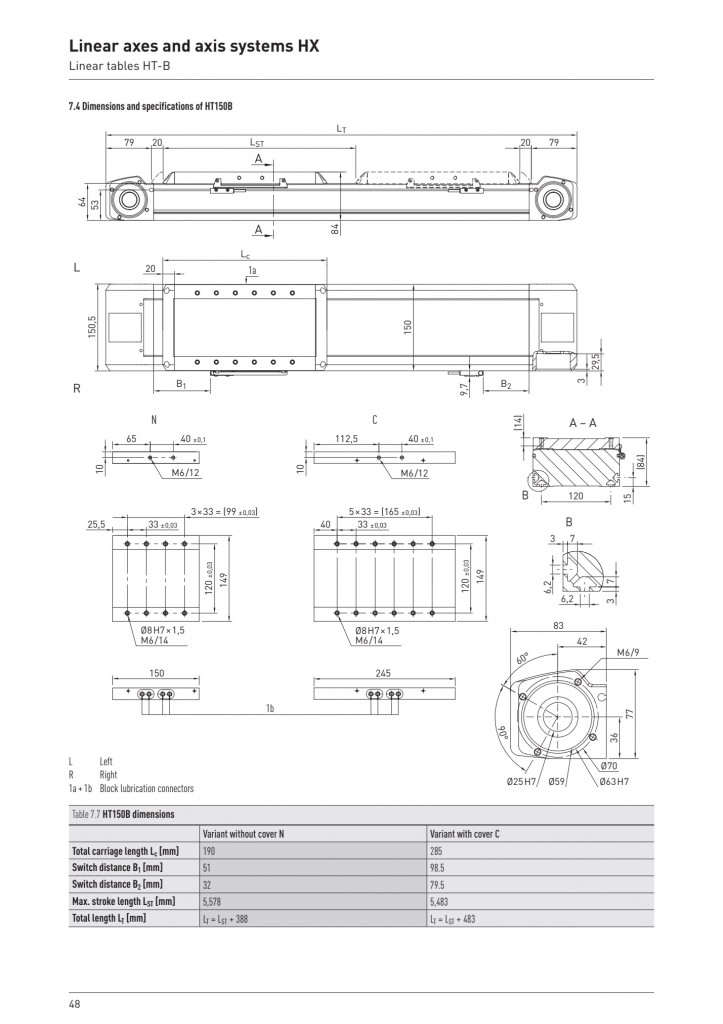

HT150B155	Aliuminis	150	Dantytas diržas	5.550	5	30	1.300	± 0,05

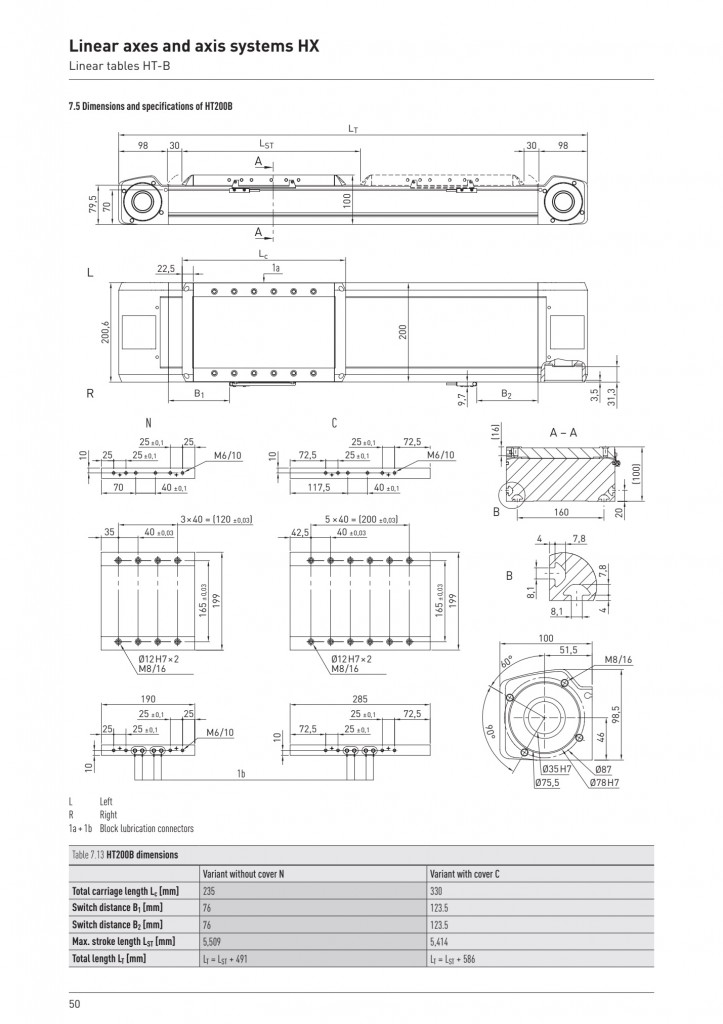

HT200B184	Aliuminis	200	Dantytas diržas	5.500	5	30	3.000	± 0,05

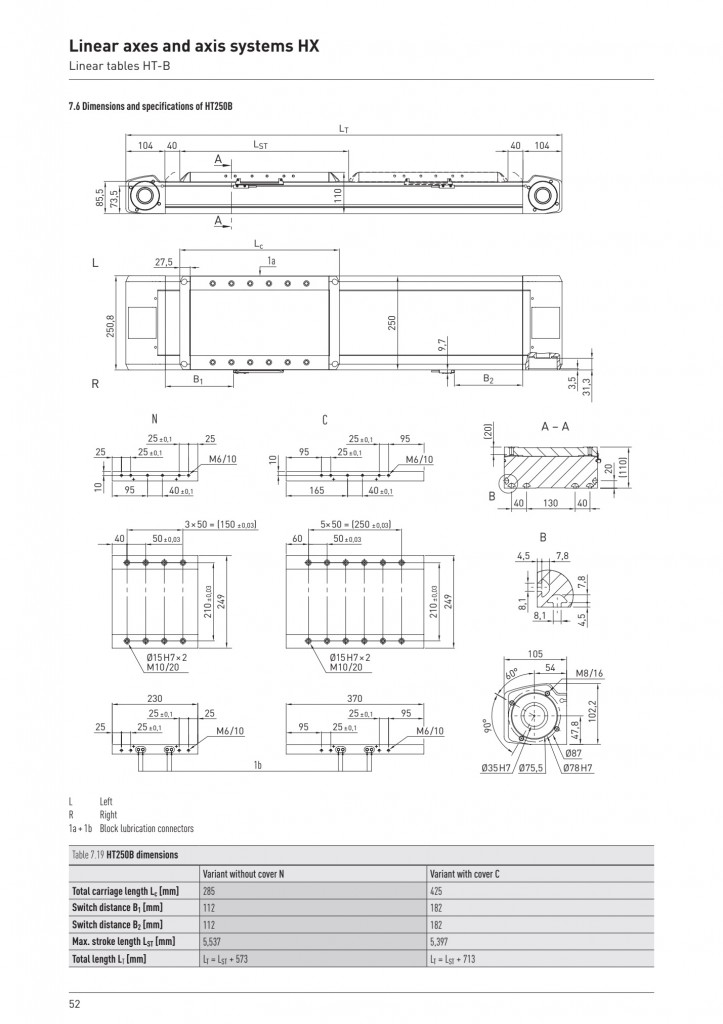

HT250B208	Aliuminis	250	Dantytas diržas	5.500	5	30	4.500	± 0,05
