HM-S Linijinė ašis su rutuline sraigtine pavara

HIWIN linijinės ašys su rutuline pavara yra ypač tinkamos naudoti tais atvejais, kai reikia didesnio tikslumo.
Dėl laisvai reguliuojamos eigos milimetrų žingsniais ir variantų įvairovės linijinės ašys gali būti individualiai pritaikytos atitinkamiems taikymo reikalavimams.
Linijinė ašis su rutuline pavara yra kompaktiškas, lankstus padėties nustatymo modulis.
Jis specialiai idealiai tinka naudoti perkeliant sunkius krovinius su dideliu tikslumu.
Montavimo instrukcija.
Projekto planavimo forma.

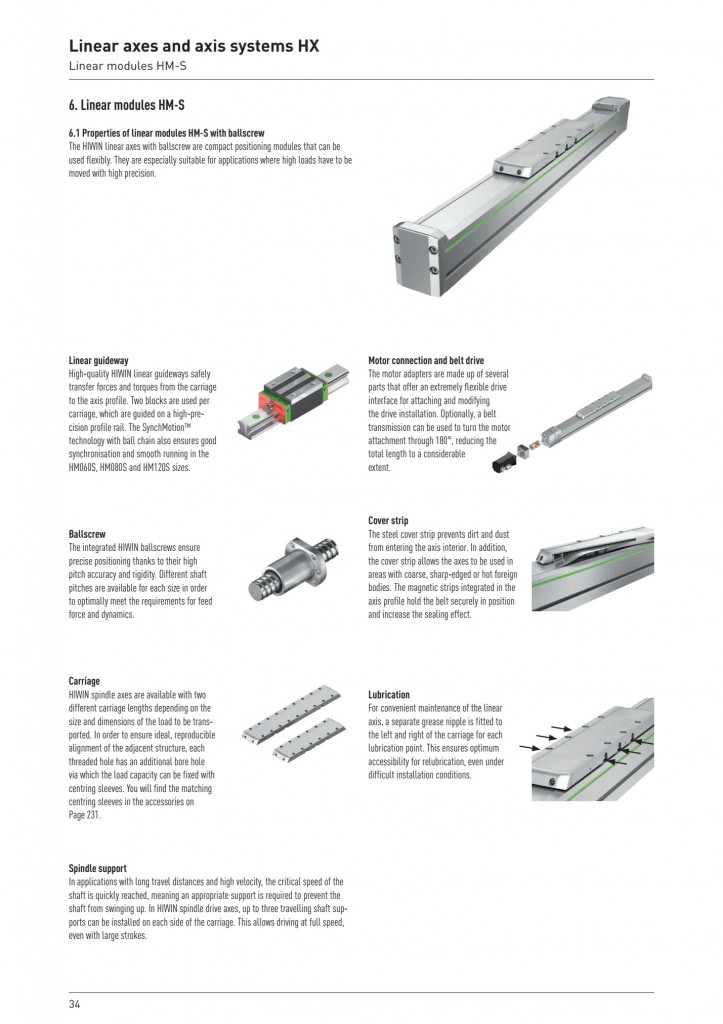

HM-S skrajutė.

Tipas	Ašies profilis	Profilio plotis	Pavaros tipas	Maksimali eiga	v_Maks	a_Maks	F_{x_max}	Pakarto- jamumas

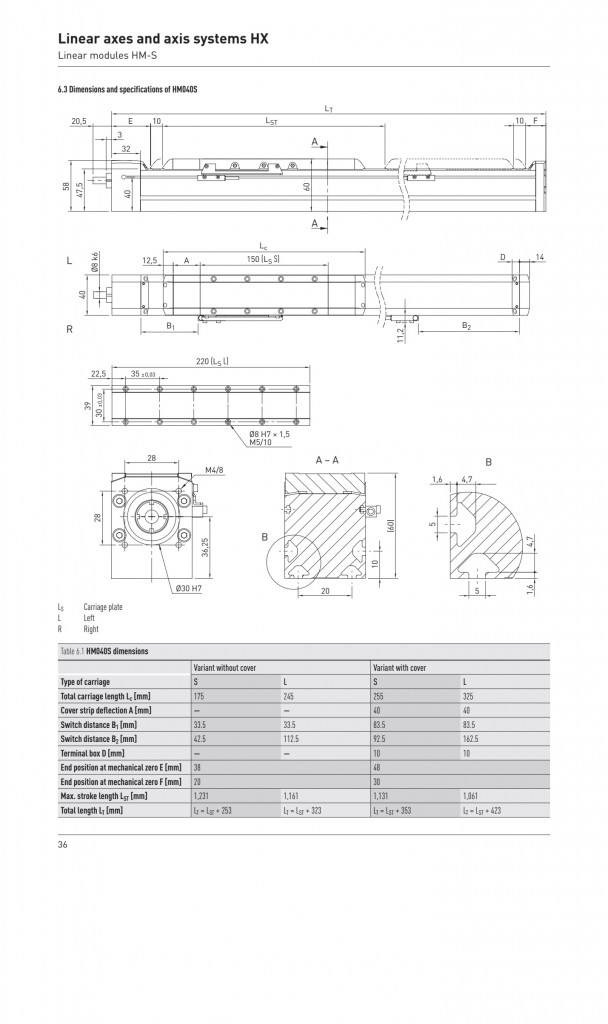

HM040S005	Aliuminis	40	Rutulinė-sraigtinė	1.200	0,25	15	1.271	± 0,02
HM040S010	Aliuminis	40	Rutulinė-sraigtinė	1.200	0,5	15	792	± 0,02

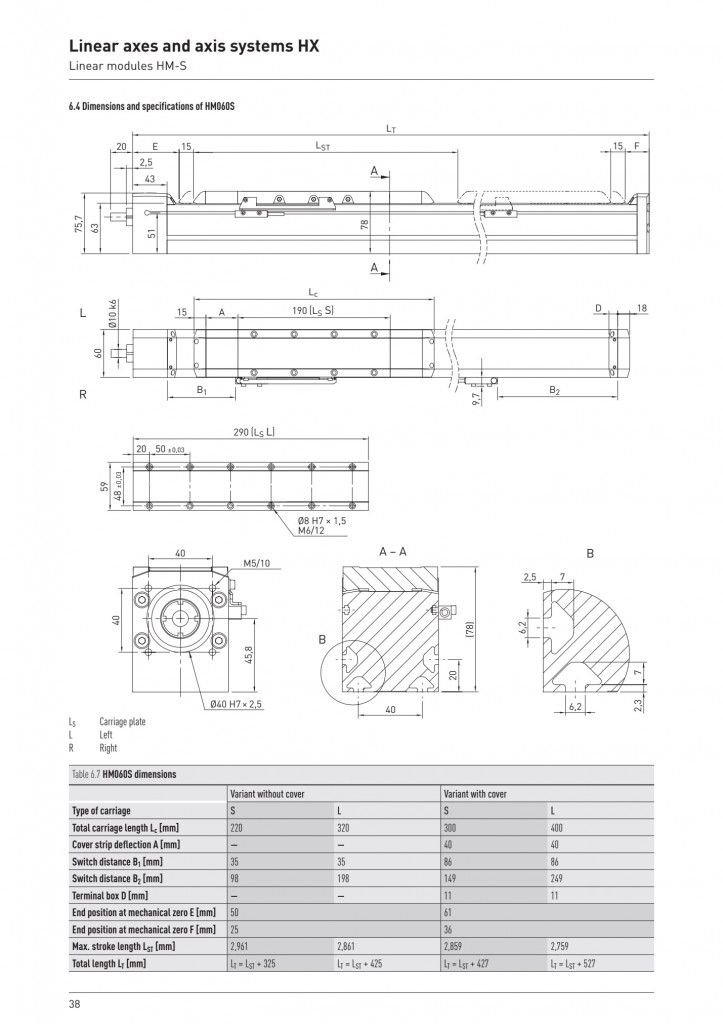

HM060S005	Aliuminis	60	Rutulinė-sraigtinė	2.950	0,25	15	2.541	± 0,02
HM060S010	Aliuminis	60	Rutulinė-sraigtinė	2.950	0,5	15	1.989	± 0,02
HM060S016	Aliuminis	60	Rutulinė-sraigtinė	2.950	0,8	15	1.915	± 0,02

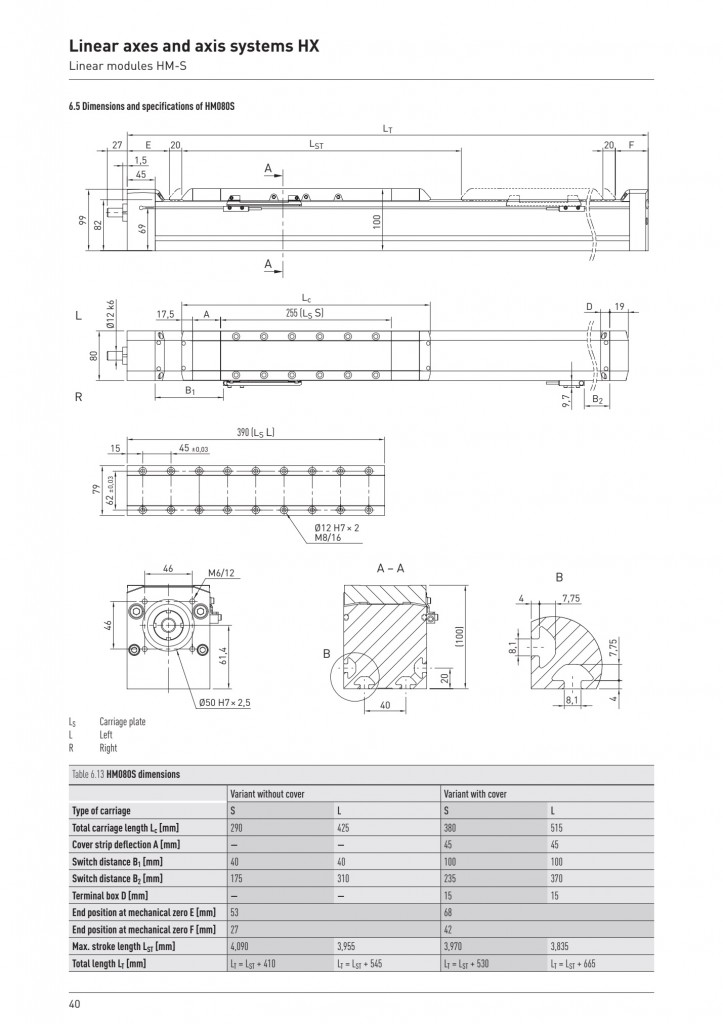

HM080S005	Aliuminis	80	Rutulinė-sraigtinė	4.050	0,25	15	3.186	± 0,02
HM080S010	Aliuminis	80	Rutulinė-sraigtinė	4.050	0,5	15	3.149	± 0,02
HM080S020	Aliuminis	80	Rutulinė-sraigtinė	4.050	1	15	1.620	± 0,02

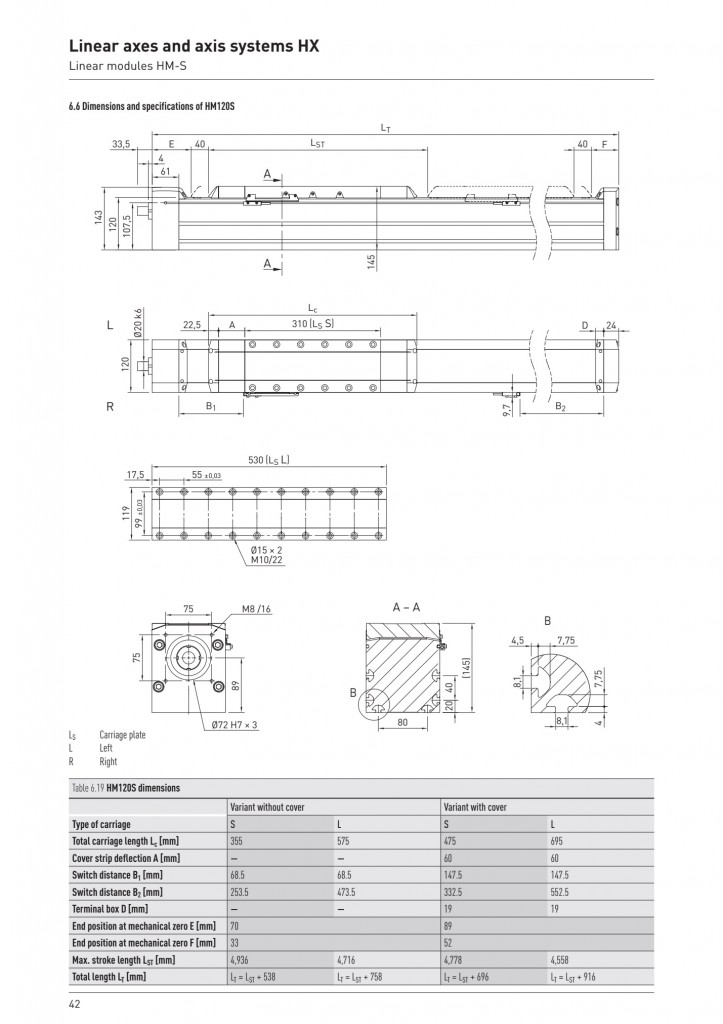

HM120S010	Aliuminis	120	Rutulinė-sraigtinė	5.400	0,5	15	6.592	± 0,02
HM120S020	Aliuminis	120	Rutulinė-sraigtinė	5.400	1	15	4.069	± 0,02
HM120S032	Aliuminis	120	Rutulinė-sraigtinė	5.400	1,6	15	2.744	± 0,02

Atsisiųsti bukletą
