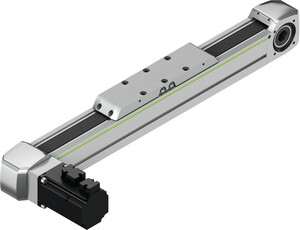

HM-B Linijinė ašis su dantyto diržo pavara

HIWIN linijinės ašys su dantyta diržine pavara užtikrina didelį važiavimo greitį ir ilgus važiavimo atstumus.
Dėl laisvai pasirenkamos eigos milimetrų žingsniais ir daugybės galimybių (pvz., plieninės dangčio juostelės, ribinio jungiklio, atstumo matavimo sistemos ir papildomų įvairaus dydžio stiklelių) ašys gali būti individualiai pritaikytos atitinkamiems taikymo reikalavimams.
Linijinė ašis su dantyta diržo pavara yra kompaktiškas, lankstus padėties nustatymo modulis.
Tai ypač idealiai tinka programoms, kurioms reikalingas didelis dinaminis atsakas ir greitis.
Be to, linijinė ašis HM-B taip pat gali važiuoti dideliais atstumais.
Montavimo instrukcijos.
Projekto planavimo lapas.

Tipas	Ašies profilis	Profilio plotis	Pavaros tipas	Maksimali eiga	v_Maks	a_Maks	F_{x_max}	Pakarto- jamumas

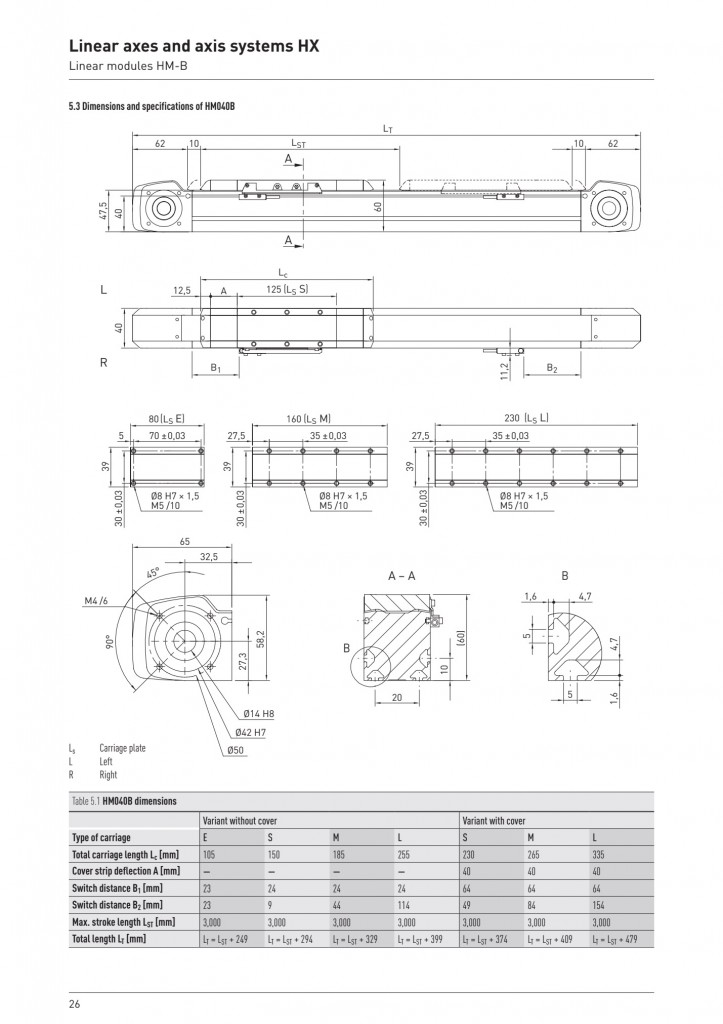

HM040B111	Aliuminis	40	Dantytas diržas	3.000	5	30	300	± 0,05

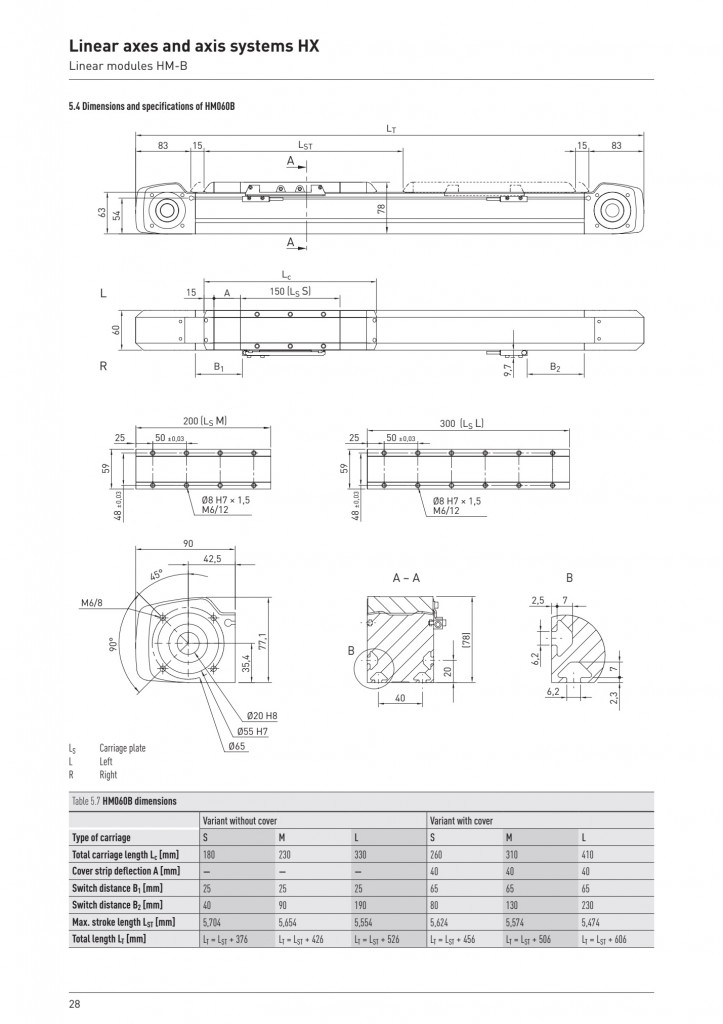

HM060B155	Aliuminis	60	Dantytas diržas	5.700	5	30	882	± 0,05

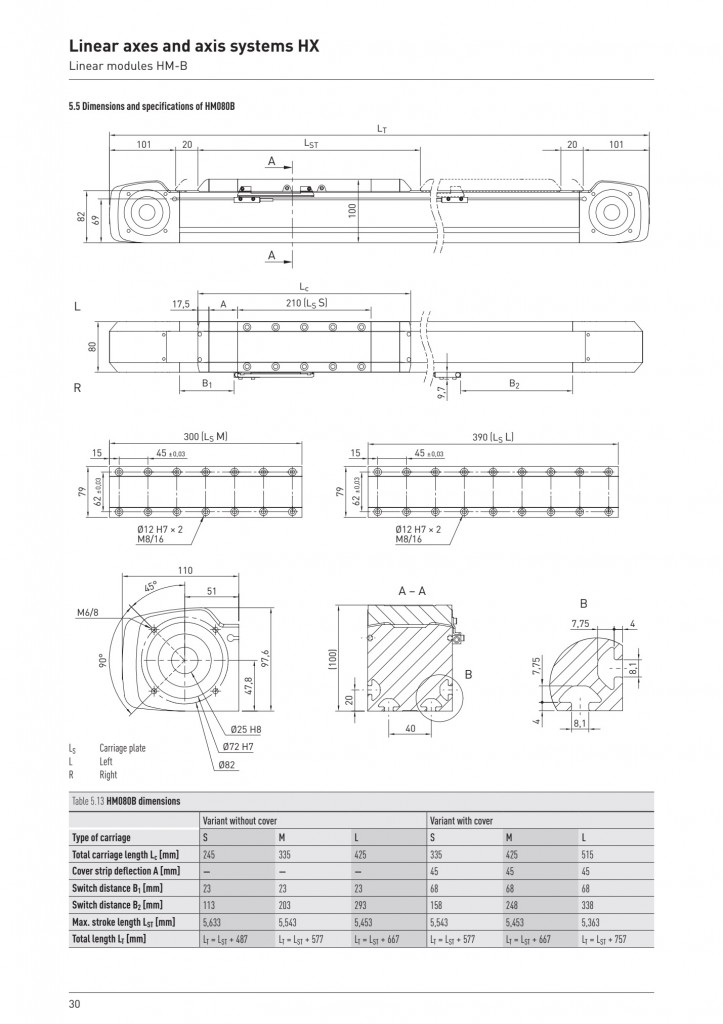

HM080B190	Aliuminis	80	Dantytas diržas	5.500	5	30	1.253	± 0,05

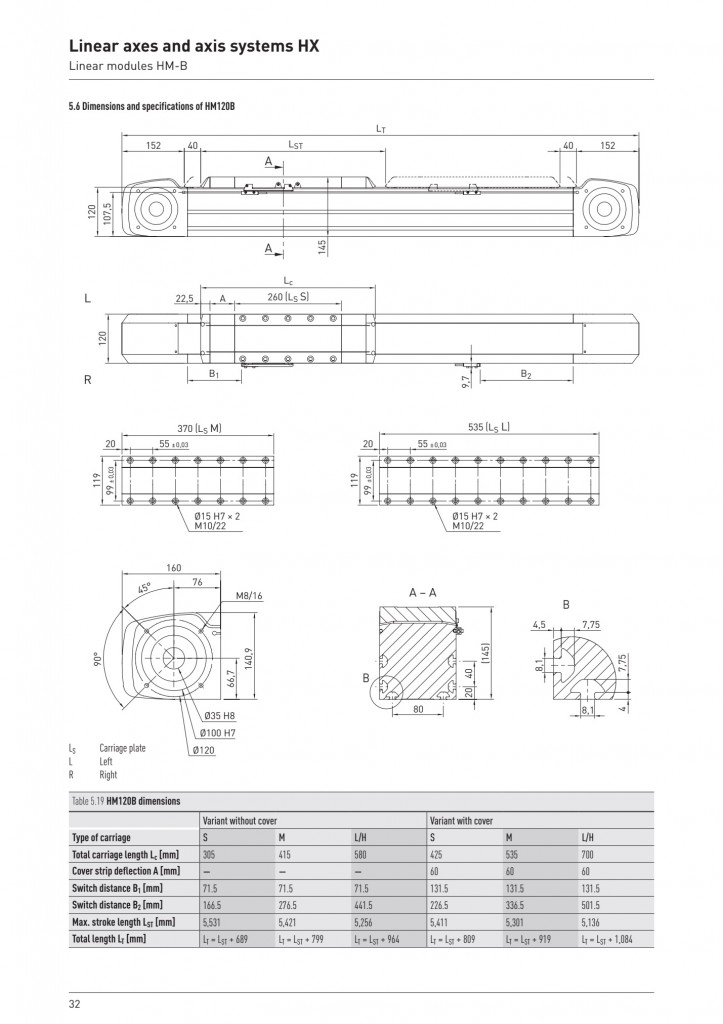

HM120B288	Aliuminis	120	Dantytas diržas	5.500	5	30	4.000	± 0,05

Atsisiųsti bukletą

HM-B Linijinė ašis su dantyto diržo pavara

Susiję produktai

HS3 trijų ašių sistemos. HIWIN HS3 trijų ašių sistemos yra sulenkiami vienetai, skirti išdėstyti X, Y ir Z kryptimis. Jie susideda iš HIWIN dvigubos ašies HD X kryptimi, HIWIN diržo ašies HT-B Y kryptimi ir konsolės ašies HC Z kryptimi. HIWIN trijų ašių sistemos HS3 ypač tinka trimačiams judesiams.

HS2 dviejų ašių sistemos. HIWIN dviejų ašių sistemos HS2 yra sulenkiami vienetai, skirti išdėstyti X ir Y kryptimis. HIWIN dviguba ašis HD sudaro X ašies pagrindą. Y kryptimi HIWIN diržo ašys HM-B (modulis) arba HT-B (lentelė) užtikrina dinaminį padėties nustatymą. HIWIN dviejų ašių sistemos yra tinkamos dvimatėms tvarkymo užduotims atlikti ir gali būti lengvai išplėstos iki trijų ašių sistemos, pridedant Z ašį.

HSL linijinės platformos. HSL linijinės platformos yra lankstūs vienetai, skirti išdėstyti išilgai X ir Z ašių. Juos sudaro HIWIN HT-B diržo pavaros ašis X kryptimi ir HC konsolės ašis Z kryptimi. HIWIN HSL linijinės platformos ypač tinka dvimačiams judesiams.

HD dvigubos ašys.HIWIN dvigubos ašys HD yra pozicionavimo moduliai su dviem HM-B serijos diržo ašimis, kurios yra sujungtos viena su kita per sinchronizuotą veleną. Taktą ir atstumą tarp dviejų ašių galima laisvai pasirinkti milimetrų žingsniais. HIWIN dvigubos ašys ypač tinka tais atvejais, kai reikalingas platus montavimo paviršius, papildoma atrama Y kryptimi arba kaip pagrindas kelių ašių sistemoms.

HT-B Linijinė ašis su dantyto diržo pavara. Linijiniai stalai su dantyta diržo pavara yra lankstūs padėties nustatymo moduliai su integruotais dvigubais kreiptuvais. Jie idealiai tinka visoms programoms, kurioms reikalingas didelis dinaminis atsakas ir didelis greitis. Be to, didelius kelionės atstumus galima pasiekti naudojant HT-B linijines ašis.

HB-B Linijinė ašis su dantyto diržo pavara. Tiltinė ašis su dantyta diržo pavara yra su uždaru aliuminio profiliu ir išoriniu HIWIN dvigubu kreipikliu O išdėstyme. Dėl to tilto ašys yra ypač atsparios sukimui ir skirtos maksimalioms sukimo momento apkrovoms. Dėl dantytos diržinės pavaros lankstūs padėties nustatymo moduliai ypač tinka tais atvejais, kai reikia didelių padavimo jėgų ir didelio greičio.

HC-B Linijinė ašis su dantyto diržo pavara.Konsolinės ašys su dantyta diržo pavara yra universalūs linijiniai įrenginiai, kuriuose pavaros blokas lieka stacionarus, kol juda lengva konsolė. Jie idealiai tinka vertikalioms reikmėms, kurioms reikalingas didelis dinamiškumas ir didelis greitis.

HM-S Linijinė ašiis su rutuline sraitine pavara

HM-S Linijinė ašis su rutuline sraigtine pavara. HIWIN linijinės ašys su rutuline pavara yra ypač tinkamos naudoti tais atvejais, kai reikia didesnio tikslumo. Dėl laisvai reguliuojamo brūkšnio milimetrų žingsniais ir variantų įvairovės linijinės ašys gali būti individualiai pritaikytos atitinkamiems taikymo reikalavimams.

HT-S Linijinė ašiis su rutuline sraitine pavara

HT-S Linijinė ašis su rutuline sraigtine pavara. Linijinė ašis su rutuline sraigtine pavara-lankstūs padėties nustatymo moduliai su integruotais dvigubais kreiptuvais. Jie idealiai tinka tais atvejais, kai reikia labai tiksliai perkelti sunkius krovinius.

HB-R Linijinė ašiis su krumpilne ir stovo pavara

HB-R tiltinė ašis su krumpline pavara. Tilto ašys su stovo ir krumpliaračio pavara yra su uždaru aliuminio profiliu ir išoriniu HIWIN dvigubu kreipikliu O išdėstyme. Dėl to tilto ašys yra ypač atsparios sukimui ir skirtos maksimalioms sukimo momento apkrovoms.

HC-R Konsolinės ašys su stovo ir krumpliaračio pavara. Konsolinės ašys su stovo ir krumpliaračio pavara yra sulenkiami padėties nustatymo moduliai, kuriuose pavaros blokas stovi, kol konsolė juda. Dėl uždaro aliuminio profilio su integruotu HIWIN dvigubu kreipikliu O išdėstyme konsolės ašis yra ypač atspari sukimui, todėl ji ypač tinka vertikalioms reikmėms su didelėmis apkrovomis. Taip pat galima realizuoti dideles padavimo jėgas ir greitį.

HT-L linijinės ašys su linijinio variklio pavara. Linijinės ašys su linijinio variklio pavara yra lankstūs padėties nustatymo moduliai su integruotu dvigubu kreiptuvu, užtikrinančiu didelį standumą ir didelę sukimo momento apkrovą. Dėl linijinės variklio pavaros jie ypač tinka tais atvejais, kai keliami aukščiausi greičio ir tikslumo reikalavimai, tuo pačiu sumažinant techninės priežiūros reikalavimus.
