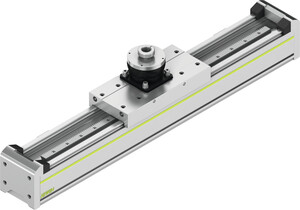

HC-R Konsolinės ašys su stovo ir krumpliaračio pavara

HIWIN linijinės ašys su stovo ir krumpliaračio pavara užtikrina aukštą padėties nustatymo tikslumą ir labai sklandų veikimą, didelį efektyvumą ir maksimalų galios tankį.
Integruotas tepimo krumpliaratis užtikrina, kad stovo ir krumpliaračio pavara būtų tiekiama su tepalu. Su laisvai pasirenkama eiga milimetrų žingsniais ir įvairiomis parinktimis (pvz., ribiniais jungikliais ir padėties matavimo sistemomis) ašys gali būti individualiai pritaikytos atitinkamiems taikymo reikalavimams.
Konsolinės ašys su stovo ir krumpliaračio pavara yra sulenkiami padėties nustatymo moduliai, kuriuose pavaros blokas stovi, kol konsolė juda.
Dėl uždaro aliuminio profilio su integruotu HIWIN dvigubu kreipikliu O išdėstyme konsolės ašis yra ypač atspari sukimui, todėl ji ypač tinka vertikalioms reikmėms su didelėmis apkrovomis.
Taip pat galima realizuoti dideles padavimo jėgas ir greitį.
Montavimo instrukcija.
Projekto planavimo forma.
HC-R skrajutė.

Tipas	Ašies profilis	Profilio plotis	Pavaros tipas	Maksimali eiga	v_Maks	a_Maks	F_{x_max}	Pakarto- jamumas
HC150R223	Aliuminis	150	Dantytas stovas	2.000	5	50	4.300	± 0,05

Atsisiųsti bukletą
