HC-B Linijinė ašis su dantyto diržo pavara

HB-B Linijinė ašis su dantyto diržo pavara.
Tiltinė ašis su dantyta diržo pavara yra su uždaru aliuminio profiliu ir išoriniu HIWIN dvigubu kreipikliu O išdėstyme.
Dėl to tilto ašys yra ypač atsparios sukimui ir skirtos maksimalioms sukimo momento apkrovoms.
Dėl dantytos diržinės pavaros lankstūs padėties nustatymo moduliai ypač tinka tais atvejais, kai reikia didelių padavimo jėgų ir didelio greičio.

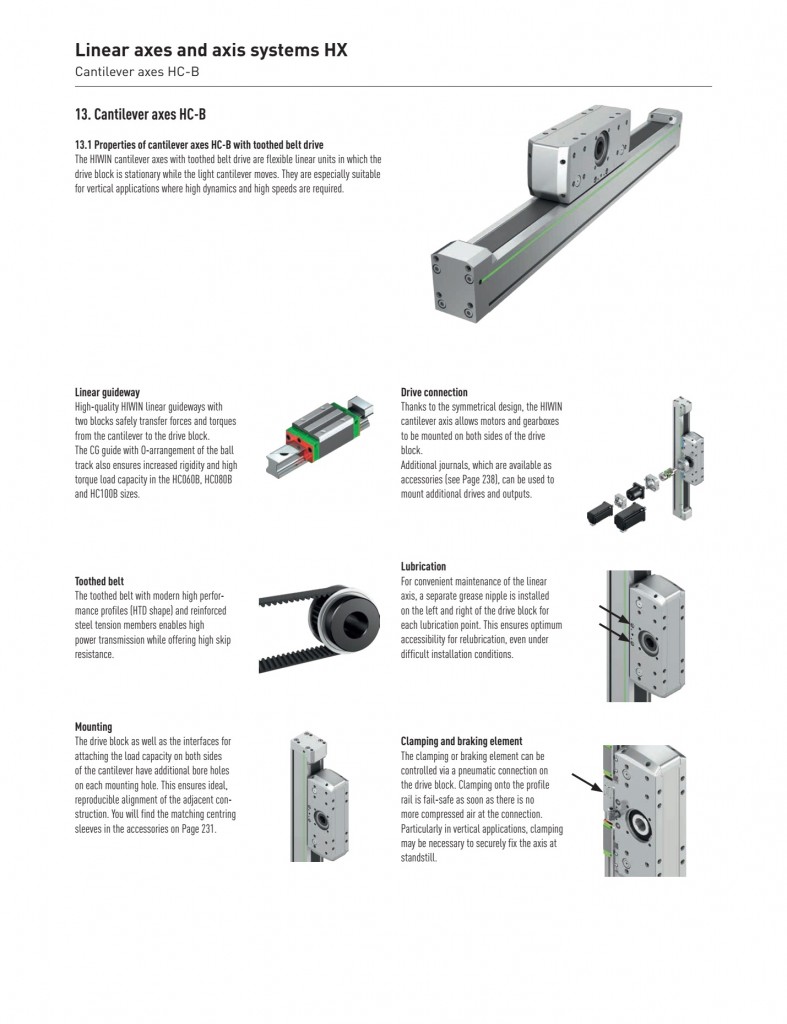

Konsolinės ašys su dantyta diržo pavara yra universalūs linijiniai įrenginiai, kuriuose pavaros blokas lieka stacionarus, kol juda lengva konsolė. Jie idealiai tinka vertikalioms reikmėms, kurioms reikalingas didelis dinamiškumas ir didelis greitis.
HC-B ašių skrajutė.
Projekto planavimo forma.

Tipas	Ašies profilis	Profilio plotis	Disko tipas	Maksimali eiga	v_Maks	a_Maks	F_{x_max}	Pakarto- jamumas

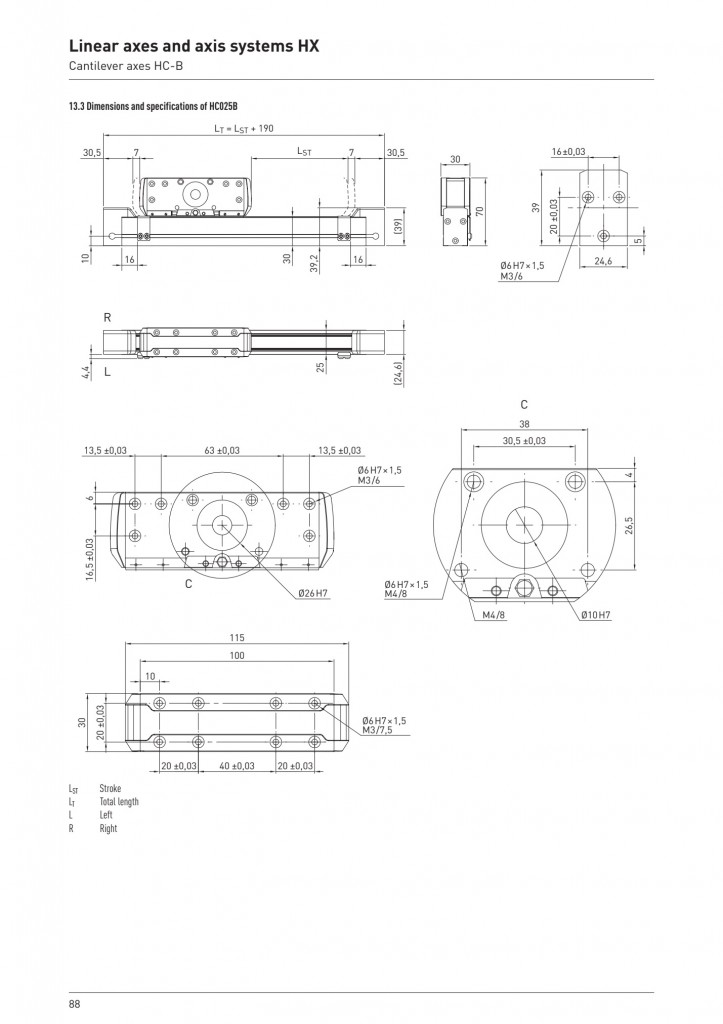

HC025B081	Aliuminis	25	Dantytas diržas	300	5	30	240	± 0,05

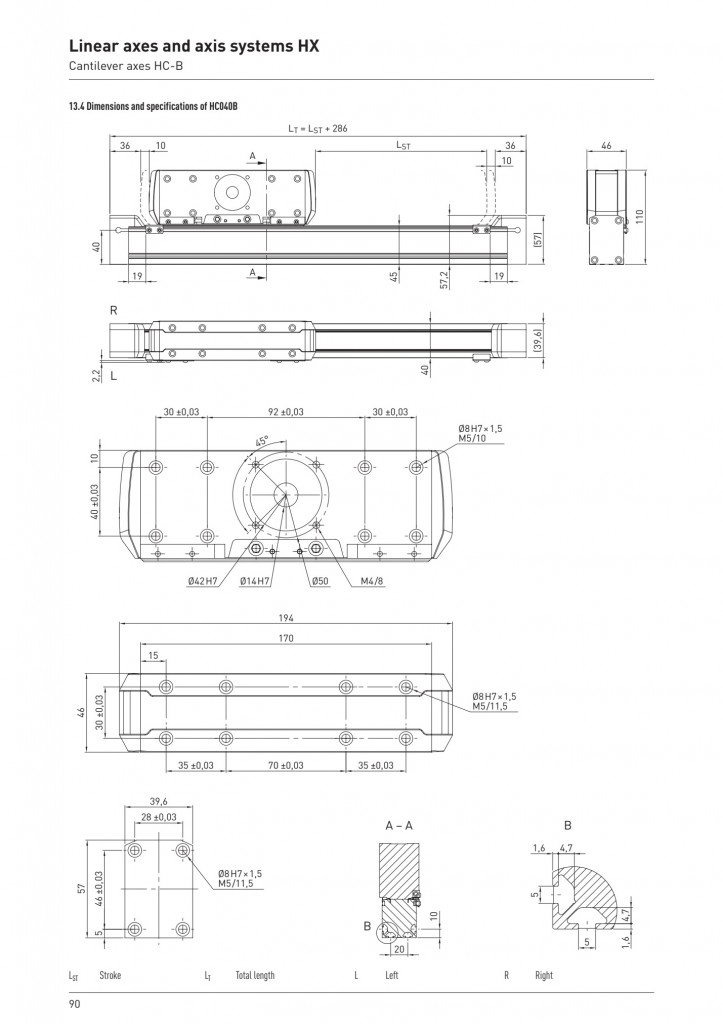

HC040B123	Aliuminis	40	Dantytas diržas	500	5	30	404	± 0,05

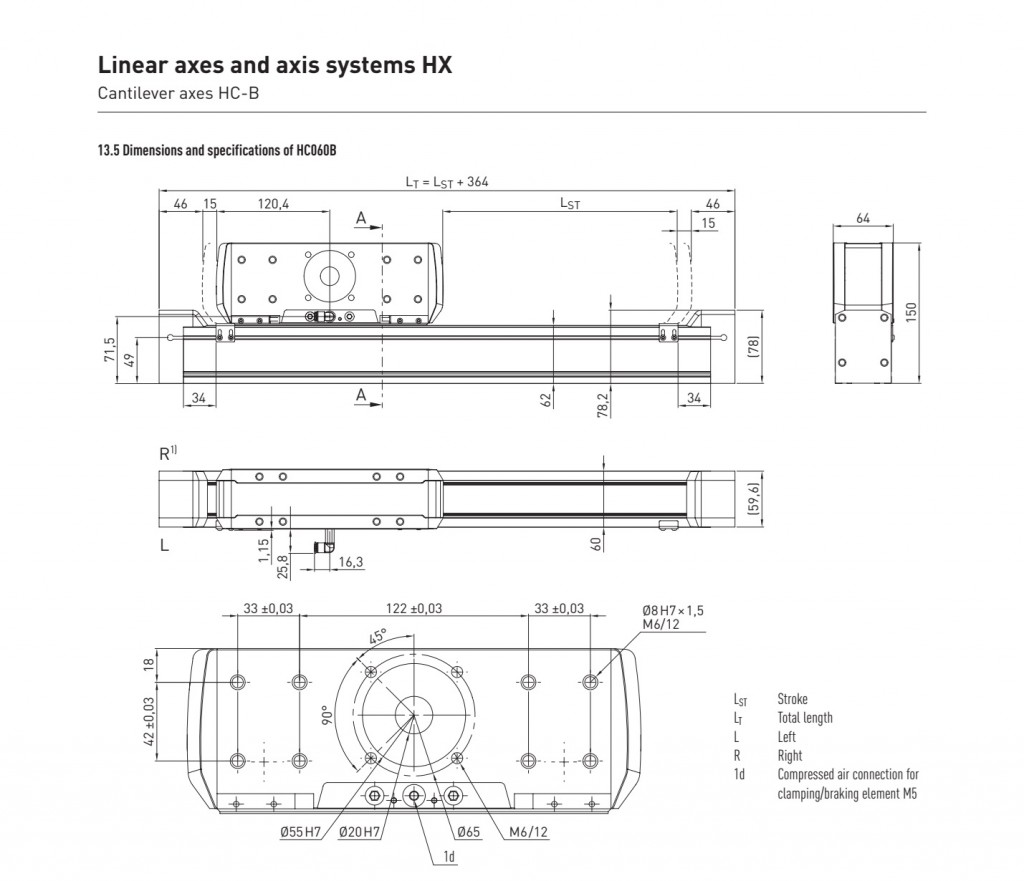

HC060B170	Aliuminis	60	Dantytas diržas	800	5	30	983	± 0,05

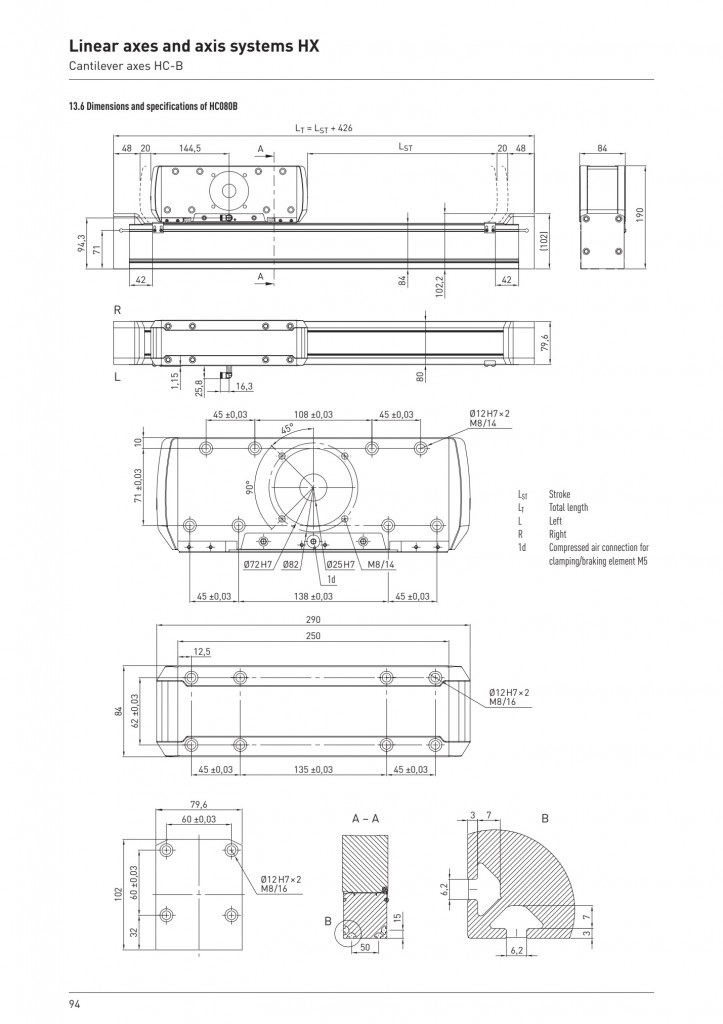

HC080B200	Aliuminis	80	Dantytas diržas	1.200	5	30	1.310	± 0,05

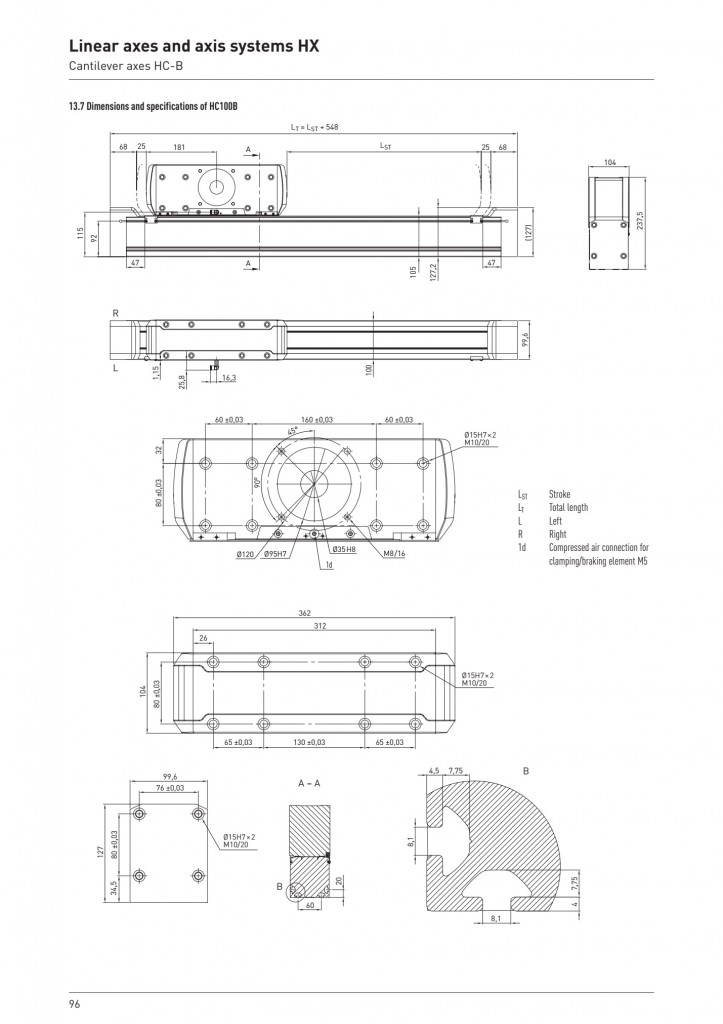

HC100B280	Aliuminis	100	Dantytas diržas	1.800	5	30	2.667	± 0,05

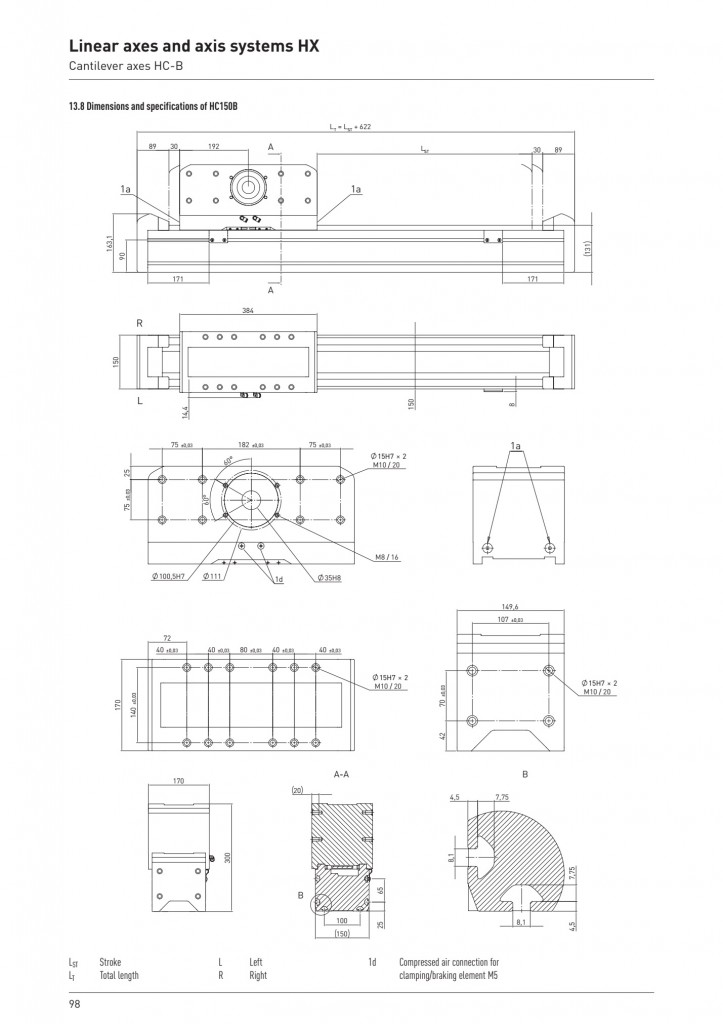

HC150B288	Aliuminis	150	Dantytas diržas	2.000	5	30	4.000	± 0,05

Atsisiųsti bukletą
