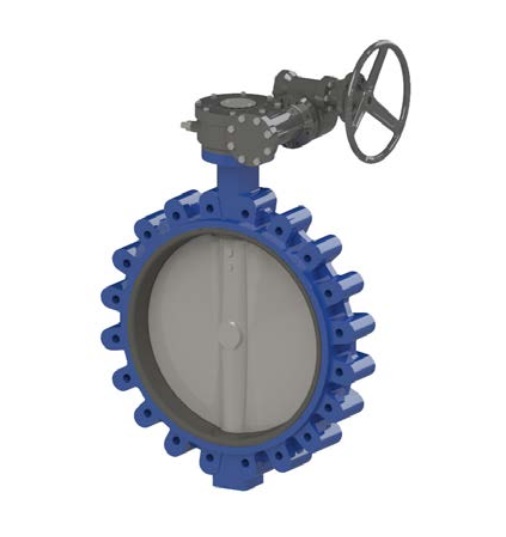

VPE4638-084 peteliškinė sklendė sriegtomis ausimis, kaliojo ketaus korpusu su rankine pavarų dėže

VPE4638-084 peteliškinė sklendė sriegtomis ausimis, kaliojo ketaus korpusu su rankine pavarų dėže, PN16

PRITAIKYMAS

• Sklendės skirtos naudoti įjungti/išjungti arba valdyti skysčių perdavimą tinkluose.
• Naudojimo sritis: vandens valymas, siurbimas, drėkinimas.
• Skysčiai: šaltas vanduo, karštas vanduo, nuotekos, demineralizuotas vanduo,  suslėgtas oras, šarmai, natrio hidroksidas ir kt.

BENDROSIOS CHARAKTERISTIKOS

• Diapazonas: nuo DN350 iki DN1200.
• Dizainas pagal standartą NF EN 593.
• Minkšta rankovė užtikrina hidroizoliaciją abiem kryptimis.
• Diskas profiliuotas ir sumažinto storio, užtikrinantis žemą manevrinis sukimo momentas.
• Didelė srauto talpa.
• Mažas slėgio kritimas.
• Sujungimas su ASA150 flanšais.
• Standartinė ISO 5211 montavimo plokštė.
• Pavarų dėžė su išleidimo angos tvirtinimo plokšte ISO 5210, leidžiančia montuoti daugiapakopes elektrines pavaras.

STANDARTAI

• Projektavimas pagal NF EN 593.
• Matmenys pagal NF EN 558 serija 20, ISO 5272 serija 20, DIN 3202.
• Jungtis ASA 150, montavimas pagal standartus ASME B16.5 (DN150-600) ir ASME B16.47 (DN700-1200)
• Bandymai: slėgio bandymas pagal standartus EN12266-1, DIN 3230 ir ISO 5208.
  • Korpusas: PSx1,5 baro.
  • Sėdynė: PSx1.1 bar.

DARBO SĄLYGOS

• Maksimalus darbinis slėgis: 16 barų.
• Maksimali darbinė temperatūra: -15°C / +130°C.
• Maksimali temperatūra: -30°C / +150°C.
