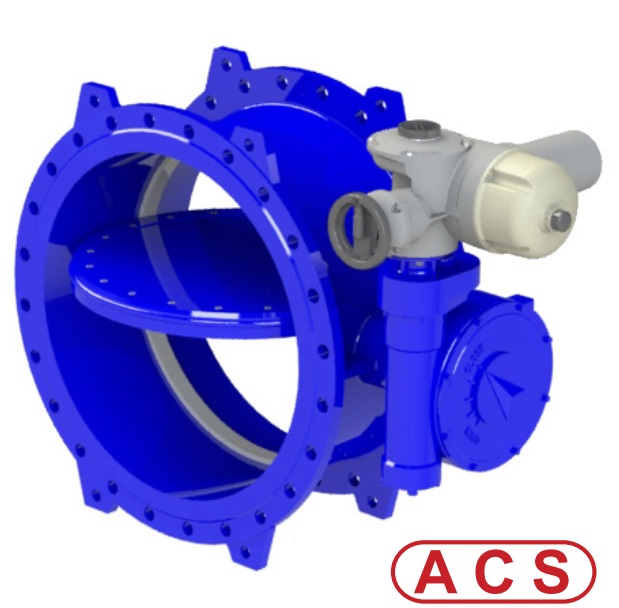

VP4208-B04 Dviguba ekscentrinė droselinė sklendė TECWAT, PN10 su BERNARD elektrine pavara

VP4208-B04  Dviguba ekscentrinė droselinė sklendė TECWAT, PN10 su BERNARD elektrine pavara

PRITAIKYMAS

• Tecwat tipo sklendės skirtos įjungti/išjungti skysčių perdavimo grandinėse.
• Naudojimo sritis: vandens tinklai, gamybos įmonės, siurblinės, gaisrinės grandinės pramoninėje aikštelėje ir kt.
• Skysčiai: vanduo, geriamasis vanduo.

BENDROSIOS CHARAKTERISTIKOS

• TECWAT modelis: ilgas tipas.
• Dizainas pagal NF EN 595.
• Diapazonas: nuo DN200 iki DN1600.
• Dviejų krypčių sandarinimas su pageidaujama montavimo kryptimi, nurodyta rodykle ant korpuso.
• Prisegta koto/disko jungtis.
• Dvigubas ekscentrinis drugelio vožtuvas apsaugo nuo nusidėvėjimo dėl prie korpuso pritvirtintos nerūdijančio plieno sėdynės.
• Nerūdijančio plieno laikančiojo žiedo sandariklis ant disko.
• Optimizuotas manevrinis sukimo momentas.
• Mažas slėgio kritimas.
• Veikia su IP67 pavarų dėže.
• Įrengta ISO 5210 pavaros tvirtinimo plokštė.
• Uždarymas pagal laikrodžio rodyklę.

STANDARTAI

• Konstrukcija atitinka standartą EN 593
• Atitinka standartą NF EN 558 Serie 14.
• Jungtis ISO PN10 flanšinis tvirtinimas pagal standartą EN1092-2.
• Bandymai: hidrauliniai bandymai atlikti pagal standartą EN12266-1:
  • - Korpusas: 15 barų.
  • - Sėdynė: 11 barų.

DARBO SĄLYGOS

• Maksimalus darbinis slėgis: 10 barų.
• Maksimali darbinė temperatūra: +80 °C.
