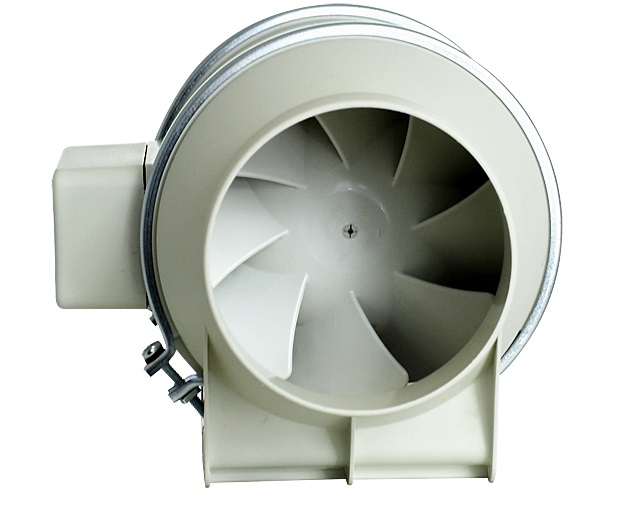

TD linijinis ventiliatorius

Klausti apie prekę

TD linijiniai ventiliatoriai

Panaudojimas

Ventiliatoriai skirti visų tipų bendroms vėdinimo sistemoms.
Tipiško panaudojimo programos:
- butų, biurų, parduotuvių, restoranų ištraukiamoji ir tiekiamoji ventiliacija,
- bendradarbiavimas su buitiniais virtuvės gartraukiais su riebalų filtrais.

Konstrukcija

plastikinis korpusas (160, 250, 350, 500, 800, 800N modeliai);
korpusas pagamintas iš plieno lakšto, nudažyto epoksidiniais-poliesterio dažais (1000, 1300, 2000, 4000, 6000 modeliai);
plastikinis sparnuotė (160, 250, 350, 500, 800, 800N modeliai);
sparnuotė iš aliuminio lakšto (1000, 1300, 2000, 4000, 6000 modeliai);
galimybė montuoti vertikalioje ir horizontalioje padėtyje;
prieiga prie variklio atsegus tvirtinimo spaustukus.

TD ventiliatorių asortimentą sudaro:

dviejų pakopų TD modeliai, kurių skersmuo yra 100 ir 125 mm (modeliai TD-160/100, TD-250/100 ir TD-350/125),
trijų pakopų TD modeliai, kurių skersmuo nuo 150 iki 315 mm (modeliai TD-500/150, TD-500/160, TD-800/200, TD-800/200N, TD-1000/250, TD-1300/250 , TD -2000/315),
vienpakopiai TD modeliai, kurių skersmuo yra 355 ir 400 mm (modeliai TD-4000/355 ir TD-6000/400),
vienpakopiai TD modeliai su reguliuojamu laiko uždelsimu (1-30min.) yra standartinio skersmens nuo 100 iki 200 mm.

Elektrinis variklis

vienfaziai varikliai 230V, 50Hz (160-350 modeliai), 230V, 50/60Hz (500-2000 modeliai);
trifaziai varikliai 400V, 50Hz (modeliai 4000 TRIF, 6000 TRIF);
apsaugos laipsnis IP44, apvijų izoliacijos klasė B (160-2000 modeliai);
apsaugos laipsnis IP54, apvijų izoliacijos klasė F (modeliai 4000-6000);
rutuliniai guoliai;
dažnio valdymui (trifaziams varikliams);
įtampos reguliavimui (vienfaziams varikliams);
dviejų greičių (rekomenduojamas pavarų perjungiklis REGUL-2) - modeliai 160-350;
trijų greičių (rekomenduojamas pavarų jungiklis INTER 4P) - modeliai 500-2000;
šiluminės apvijos apsauga nuo perkrovos:
- išsilydantys (160-350 modeliai);
- automatinis saugiklis - kiti modeliai;

MODELIAI

Model	Q m³/h	Ps Pa	P W	I A	~	U V	U V	n min-1	Lpa dB(A)	tOPER oC	tOPER oC	tMEDIUM oC	tAMBIENT oC	t2H oC	D mm	m kg	f Hz	f Hz	f Hz
TD-160/100N SILENT	180	110	29	0.17	1	230	2400	24	-20	40	40	40	100	1.40	50	AC	2-1	B	IP44
TD-250/100	250	150	28	0.12	1	230	21400	34	-20	40	40	40	100	2.00	50	AC	2-1	B	IP44
TD-350/125	330	140	26	0.11	1	230	2050	33	-20	40	40	40	125	2.00	50	AC	2-1	B	IP44
TD-500/150 3V	560	290	53	0.21	1	230	2590	35	-20	60	60	60	150	2.70	50	AC	3-2-1	F	IP44
TD-500/160 3V	560	290	53	0.21	1	230	2590	35	-20	60	60	60	160	2.70	50	AC	3-2-1	F	IP44
TD-800/200N 3V	890	320	103	0.50	1	230	2190	38	-20	60	60	60	200	4.90	50	AC	3-2-1	F	IP44
TD-800/200 3V	1040	360	132	0.55	1	230	2480	40	-20	60	60	60	200	4.90	50	AC	3-2-1	F	IP44
TD-1000/250 3V	960	580	130	0.46	1	230	2790	38	-40	60	60	60	250	9.40	50	AC	3-2-1	B	IP44
TD-1300/250 3V	1350	540	196	0.79	1	230	2510	43	-40	60	60	60	250	9.40	50	AC	3-2-1	B	IP44
TD-2000/315 3V	1830	800	290	1.03	1	230	2630	48	-40	60	60	60	315	14.00	50	AC	3-2-1	B	IP44
TD-4000/355	3750	240	407	1.69	1	230	115	1360	41	-40	40	40	40	355	19.00	50	AC	V	F
TD-6000/400	5310	290	680	2.92	1	230	115	1400	44	-40	40	40	40	400	26.00	50	AC	V	F
TD-4000/355 TRIF	3160	220	309	0.66	3	400	1150	41	-40	70	70	70	355	19.00	50	50	25	AC	Hz
TD-6000/400 TRIF	5330	290	650	2.10	3	400	1400	44	-40	60	60	60	400	26.00	50	50	25	AC	Hz
TD-160/100 NT SILENT	180	110	29	0.17	1	230	2400	24	-20	40	40	40	100	1.40	50	AC	2-1	B	IP44
TD-250/100 T	250	150	28	0.12	1	230	2140	34	-20	40	40	40	100	2.00	50	AC	2-1	B	IP44
TD-350/125 T	330	140	26	0.11	1	230	2050	33	-20	40	40	40	125	2.00	50	AC	2-1	B	IP44
TD-500/150 T 3V	560	290	53	0.21	1	230	2590	35	-20	60	60	60	150	2.70	50	AC	3-2-1	F	IP44
TD-500/160 T 3V	560	290	53	0.21	1	230	2590	35	-20	60	60	60	160	2.70	50	AC	3-2-1	F	IP44
TD-800/200 T 3V	1040	360	132	0.55	1	230	2480	40	-20	60	60	60	200	4.90	50	AC	3-2-1	F	IP44

Atsisiųsti bukletą
