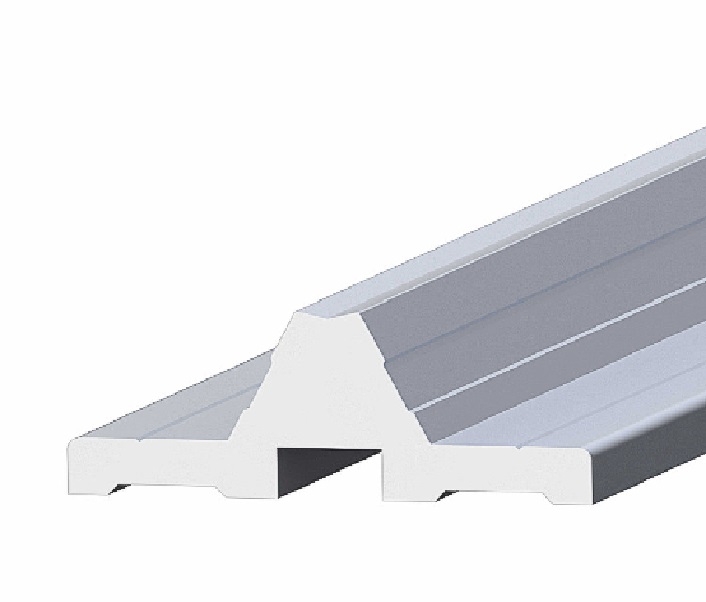

Strypų atraminiai aliuminio profiliai be kiaurymių

Klausti apie prekę

Strypų atraminiai aliuminio profiliai be kiaurymių

Užsakant nurodomas gaminio indeksas: 1.3.12.040016.00, profilių vnt. sk. ir ilgis m.
Reikiamus šių profilių kiekius galima užsakyti susisiekus su mūsų vadybininkais, o taip pat nusipirkti mūsų internetinėje parduotuvėje.
  • Didelių apkrovų įrenginiuose strypinės jungtys tvirtinamos ant atraminių profilių.
Techniniai duomenys:
  • matmenys: 40x16 mm;
  • aliuminio rūšis: 6063;
  • vieno profilio ilgis: 6000 mm.
Atraminių profilių tipai
Produkto kodas Profilio pavadinimas Svoris kg/m A H H1 B d1 C1 C2 K DIN 6912
1.3.12.040016.00 Ø12 Apatinės atramos profilis 0.69 40 22±0,1 5 29 4,5 50 75 M4x16
1.3.16.045018.00 Ø16 Apatinės atramos profilis 0,84 45 26±0,1 5 33 5,5 50 100 M5x20
1.3.20.052022.00 Ø20 Apatinės atramos profilis 1,23 52 32±0,1 5,8 37 6,5 50 100 M6x25
1.3.25.057024.00 Ø25 Apatinės atramos profilis 1,44 57 36±0,1 6 42 6,5 60 120 M8x30
1.3.30.069027.00 Ø30 Apatinės atramos profilis 2,00 69 42±0,15 7 51 8,5 75 150 M10x35
1.3.40.073030.00 Ø40 Apatinės atramos profilis 2,60 73 50±0,15 8 55 9,0 100 200 M10x40
Atsisiųsti bukletą
