Rutulinis sraigtinis šlicinis velenas FB

FB serijos rutulinių sraigtų linijos sujungia rutulinių varžtų ir anti-sukimosi veleno kreiptuvų charakteristikas bendrame velene, kad būtų užtikrinta maksimali judėjimo laisvė kompaktiškoje rutulinėje varžto linijoje.
Tiek rutulinė veržlė, tiek rutulinė veržlė gali būti prijungtos prie savo servo variklio.
Galimos sudėtingos judesių sekos, susidedančios iš gryno linijinio judėjimo, gryno sukimosi, taip pat persidengiančio linijinio judėjimo ir sukimosi judesio.
Idealus sprendimas tais atvejais, kai reikalingi kėlimo ir sukamieji judesiai, pvz., "Pick&Place", įrankių keitikliai ir daugelis kitų programų.
Velenų ilgis nuo 300 iki 600 mm.
Montavimo instrukcija.

Tipas	Ds	p	D2 g6	L2	D1 g6	L1	A2	F2	S2	A1	C	C₀	C_a	C_0a	C	C₀	C_T	C_0T	M_a	C_a	C_0a
SP16-FBR	16	16	48	40	48	50	64	36	32	64	4.700	9.600	9.300	11.500	7.200	13.500	32,1	34,4	67,6	9.300	11.500
SP20-FBR	20	20	56	46	56	63	72	43,5	40	72	6.400	14.000	9.800	13.300	10.400	20.000	57,8	63,2	118	9.800	13.300
SP25-FBR	25	25	66	58	66	71	86	52	47	86	9.500	21.900	13.100	22.000	15.400	27.500	106,5	108,8	210	13.100	22.000
SP32-FBR	32	32	78	72	78	80	103	63	58	103	13.000	29.800	13.700	25.200	20.500	34.400	181,5	173,1	290	13.700	25.200

Atsisiųsti bukletą

Rutulinė sraigtinė linija FBR-konstrukcija

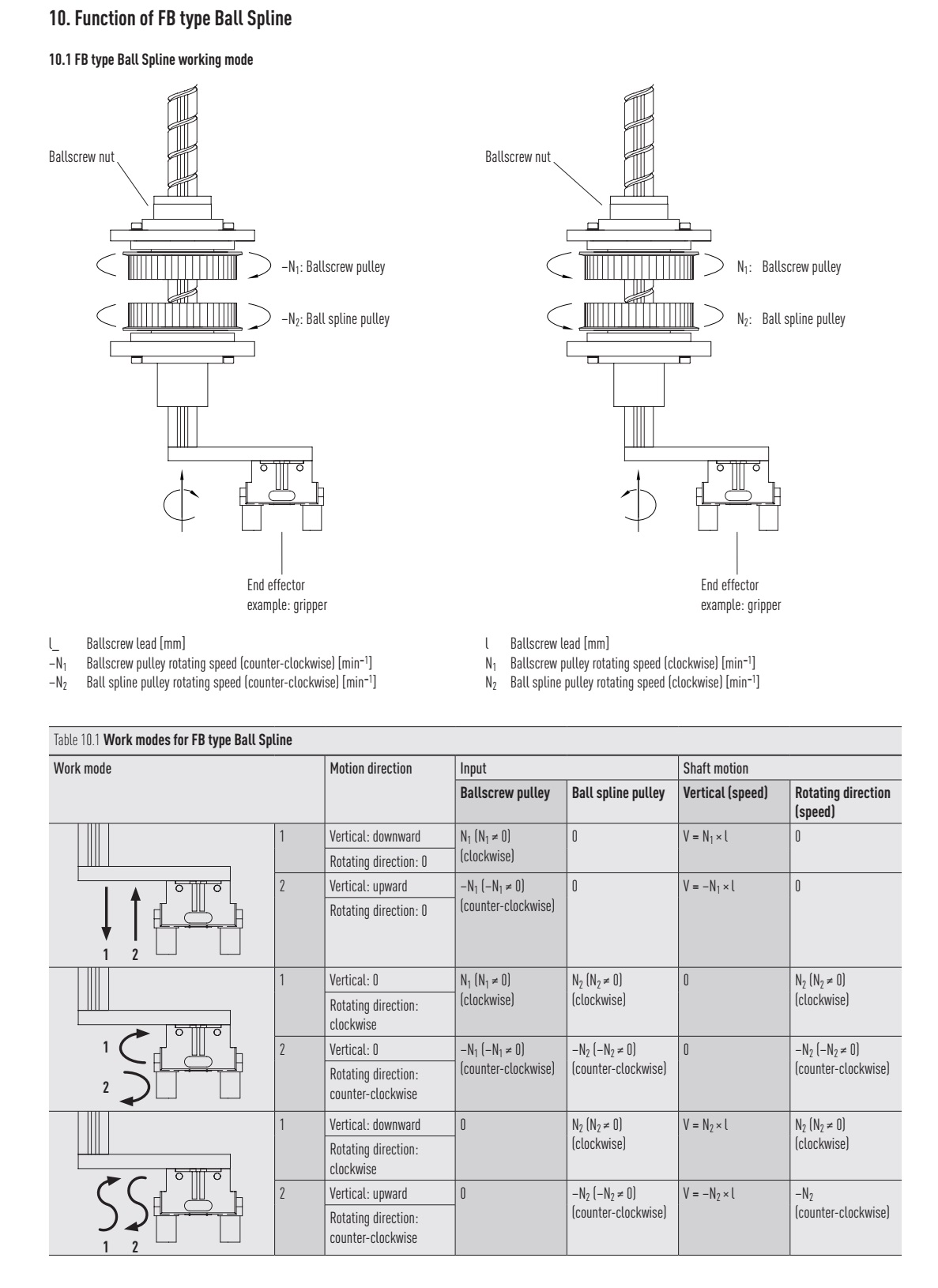

Rutulinė sraigtinė linija FBR-funkcionavimas

Rutulinė sraigtinė linija FBR-specifikacijos 01

Susiję produktai

Rutulinis šlicinis velenas RS su cilindrine veržle. HIWIN linijiniai rutuliniai splines yra klasikiniai rutuliniai šliciniai velenai arba anti-sukimosi veleno kreiptuvai, naudojami tiksliam, mažos trinties tiesinių judesių nukreipimui tarp rutulio šlicinės veržlės ir rutulinio šlicinio veleno.

Rutulinis šlicinis velenas FS su flanšine veržle. FS serijos velenas uri flanšą su išgręžtomis skylėmis, kurios leidžia lengvai montuoti programose. FS serija puikiai tinka mažoms montavimo vietoms.

Rutulinis šlicinis velenas FSR su varomaja flanšine veržle. FSR serijos rutuliniai šliciniai velenai su varomaja šlicine veržle. Veržlė yra tvirtai pritvirtinta prie aplikacijos flanšu, o vidinę veržlės dalį guolio dėka galima pasukti flanšo atžvilgiu. Tada veržlė prijungiama prie servo variklio, pavyzdžiui, per diržo skriemulį, kuris gali būti naudojamas veržlei ir velenui pasukti.
