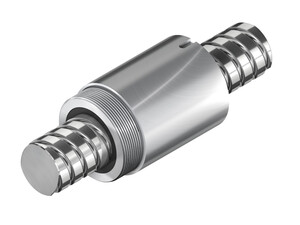

Rutuliniai sraigtai su viena SE cilindrine veržle

HIWIN DEB-x flanšinės viengubos veržlės su nuvalytu velenu ypač tinka transportavimo ir pozicionavimo užduotims atlikti.
Paprastai jie turi kasetės recirkuliacijos sistemą ir standartiškai turi ašinę atlošą, tačiau, jei reikia, gali būti iš anksto pakrauti iki 5% pagrindinės dinaminės apkrovos.
Dėl kintamos DEB-x veržlių valytuvų koncepcijos, priklausomai nuo veržlės dydžio, galimi skirtingi valytuvai.
Šio tipo veržlėms būdingas išorinis sriegis, per kurį užmezgamas ryšys su programa.
SE veržlės turi vidinę vieną recirkuliacijos sistemą ir standartiškai turi ašinį laisvumą.
Veržlės, naudojamos su valcuotais sraigtiniais velenais.
Su rutuliniais sraigtais naudojami specialūs guoliai.
Montavimo instrukcija.
Projekto planavimo forma.

Rutulinių sraigtų veržlės

Žymėjimas	Aprašymas
FSIDIN	Flanšinė viena veržlė su vidine viena recirkuliacija
FSCDIN	Flanšinė viena veržlė su kasetine recirkuliacija
RSI	Cilindrinė viena veržlė su vidiniu viengubu grįžimu
RSIT	Cilindrinė viena veržlė su įsukamu sriegiu ir vidine vienguba grįžtama veržle DEB-X
DEB-x	Flanšinė viena veržlė su kintamo tipo valytuvu
DDB-x	Flanšinė dviguba veržlė su kintamo tipo valytuvu
ZE	Viena cilindrinė veržlė
SE	Viena cilindrinė veržlė su įsukamu sriegiu
SEM	Flanšinė viena veržlė su integruota fiksavimo veržle²

2) Paprasčiausias apsauginės veržlės naudojimas neužtikrina pakankamos apsaugos nuo netyčinio krovinio nuleidimo.

Turi būti laikomasi taikant taikomų saugos nurodymų. Apsauginė veržlė tai nėra saugos komponentas pagal Mašinų direktyvą.

Rutuliniai sraigtai su SE veržle, jų modeliai ir charakteristikos

Tipas	P	Ds	D	L
R16-05T3-SE-F	5	16	36	42
L16-05T3-SE-F	5	16	36	42
R20-05T4-SE-F	5	20	40	52
L20-05T4-SE-F	5	20	40	52
R25-05T4-SE-F	5	25	45	60
L25-05T4-SE-F	5	25	45	60
R25-10T3-SE-F	10	25	48	70
L25-10T3-SE-F	10	25	48	70
R32-05T5-SE-F	5	32	52	60
L32-05T5-SE-F	5	32	52	60
R32-10T3-SE-F	10	32	56	80
L32-10T3-SE-F	10	32	56	80
R32-20T2-SE-B	20	32	56	80
R40-05T5-SE-F	5	40	65	68
L40-05T5-SE-F	5	40	65	68
R40-10T4-SE-F	10	40	65	88
L40-10T4-SE-F	10	40	65	88
R40-20T2-SE-B	20	40	65	88
L40-20T2-SE-B	20	40	65	88
R50-10T4-SE-F	10	50	80	100
L50-10T4-SE-F	10	50	80	100
R50-20T3-SE-B	20	50	80	114
R63-10T6-SE-F	10	63	95	120
R63-20T3-SE-S	20	63	95	138
