Rutuliniai sraigtai su dviguba flanšine veržle DDB

Rutuliniai sraigtai FSCDIN/FSIDIN su viena flanšine veržle. Flanšinės veržlės yra dažniausiai naudojamos su rutuliniais sraigtais. Juos lengva montuoti virš flanšo ir jie užima mažai vietos už programos ribų. Flanše yra tepalo spenelis, kuris gali būti naudojamas rutuliui sutepti naudojant tepalo pistoletą arba centrinę tepimo sistemą.

Rutuliniai sraigtai su viena flanšine veržle DEB-x. HIWIN DEB-x flanšinės viengubos veržlės su nuvalytu velenu ypač tinka transportavimo ir pozicionavimo užduotims atlikti. Paprastai jie turi kasetės recirkuliacijos sistemą ir standartiškai turi ašinę atlošą, tačiau, jei reikia, gali būti iš anksto pakrauti iki 5% pagrindinės dinaminės apkrovos. Dėl kintamos DEB-x veržlių valytuvų koncepcijos, priklausomai nuo veržlės dydžio, galimi skirtingi valytuvai.

Rutuliniai sraigtai su viena flanšine veržle DEB. HIWIN DEB flanšinės viengubos veržlės su nuvalytu velenu ypač tinka transportavimo ir pozicionavimo užduotims atlikti. Paprastai jie turi vidinę vienkartinę recirkuliacijos sistemą ir standartiškai turi ašinį atlošą, tačiau, jei reikia, gali būti iš anksto pakrauti iki 5% pagrindinės dinaminės apkrovos.

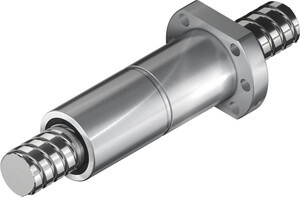

Rutuliniai sraigtai su dviguba veržlė DDB-x. Nuvalyti rutuliniai sraitai su HIWIN DDB-x flanšinėmis dvigubomis veržlėmis ypač tinka transportavimo ir padėties nustatymo užduotims, kai reikia didelės išankstinės apkrovos, kad būtų išvengta ašinio laisvumo. Dėl kintamo valytuvo koncepcijos galite pasirinkti iš skirtingų DDB-x veržlės valytuvų, priklausomai nuo veržlės dydžio. DDB-x veržlės paprastai turi kasetės recirkuliacijos sistemą

Rutuliniai sraigtai su viena RSIT cilindrine veržle. Paprastoms transportavimo užduotims atlikti naudojamos atskiros veržlės su valcuotais velenais ir įsukamais sriegiais. Jie standartiškai suprojektuoti su ašiniu laisvumu. Veržlę galima lengvai prisukti prie aplikacijos per apskritą sriegį.

Rutuliniai sraigtai  su viena RSI cilindrine veržle. Jei erdvė yra ribota, rutuliniai varžtai su cilindrinėmis veržlėmis yra idealūs. Jie gali būti visiškai integruoti į programą. Norėdami juos sumontuoti, veržlė užspaudžiama ir pritvirtinama nuo sukimo plunksnų raktu. Tepalas tiekiamas per apskritimo griovelį.

Rutuliniai sraigtai su viena ZE cilindrine veržle. HIWIN DEB-x flanšinės viengubos veržlės su nuvalytu velenu ypač tinka transportavimo ir pozicionavimo užduotims atlikti. Paprastai jie turi kasetės recirkuliacijos sistemą ir standartiškai turi ašinę atlošą, tačiau, jei reikia, gali būti iš anksto pakrauti iki 5% pagrindinės dinaminės apkrovos.

Rutuliniai sraigtai su viena SE cilindrine veržle. Šio tipo veržlėms būdingas išorinis sriegis, per kurį užmezgamas ryšys su programa. SE veržlės turi vidinę vieną recirkuliacijos sistemą ir standartiškai turi ašinį laisvumą.

Rutuliniai sraigtai su viena SEM apsaugine veržle. Apsauginę veržlę sudaro rutulinis įtaisas ir saugos įtaisas. Apsauginė veržlė iš esmės veikia taip pat, kaip įprasta rutulinė veržlė. Jei ašinis laisvumas padidėja dėl susidėvėjimo, rutulio lūžimo ar rutulio praradimo, saugos bloko sriegis liečiasi su rutulio įrišimu.

Rutuliniai sraigtai su AME varomąja veržle. Varomosios veržlės bloką sudaro rutulinis įtaisas ir guolio blokas. Varomosios veržlės blokas iš esmės veikia taip pat, kaip įprasta rutulinė veržlė, skirtumas yra tas, kad velenas yra stacionarus. Naudojant labai didelį taktą, rutulinius įvorius galima valdyti labai dinamiškai, neribojant kritinio veleno greičio.

Valcuoti rutuliniai sraigtai. Valcuoti rutuliniai sraigtaii iš HIWIN gali būti naudojami labai įvairiai beveik visose pramonės srityse. Gamindama juos, HIWIN remiasi naujausiomis valcavimo proceso technologijomis, nes medžiagų parinkimo, valcavimo, terminio apdorojimo, apdorojimo ir montavimo procesai yra kuo geriau koordinuojami. Valcuoti rutuliniai sraigtiniai velenai gali būti gabenami per trumpą laiką su atitinkamomis atsargomis, kurių skersmuo yra nuo 8 iki 63 mm.
