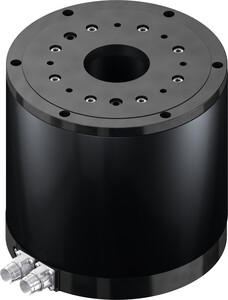

Rotaciniai stalai DMS

DMS serija tiekiama su funkcinio saugumo kodavimo įrenginiu ir tinka švarioms patalpoms iki ISO 2 klasės.
Itin standi jungtis tarp variklio ir apkrovos kartu su kokybišku servo pavaros valdikliu užtikrina išskirtines pagreičio savybes ir nekintantį sukimo momentą.
Be papildomų kodavimo įrenginių, taip pat yra absoliutūs kodavimo įrenginiai su funkcine sauga arba didelės skiriamosios gebos tipais.
Didelio sukimo momento ir paruoštos montuoti sukamosios ašys yra įvairių dydžių ir įvairių variantų.
Dėl savo tuščiavidurių velenų DMS rotaciniai stalai idealiai tinka naudoti automatikos sistemose.
Nešėjai, kabelių sistemos ir mechanizmai gali lengvai praeiti.
DMS ir DMN serijos rotacinių stalų tipai.
Projekto planavimo forma.

Modelis	T_p	T_c	Masė	Išorinis skersmuo	H	I_p	I_c
DMS03	9,3	3,1	4	110	117,5	6	2
DMS14	30	10	7	150	120	12	4
DMS18	60	20	9,5	150	160	12	4
DMS34	60	20	17	200	150	10,2	3,4
DMS38	120	40	22,5	200	190	10,2	3,4
DMS3C	180	60	28,5	200	230	10,2	3,4
DMS74	150	50	36	300	160	10,2	3,4
DMS76	225	75	41	300	180	20,4	6,8
DMS7C	450	150	57	300	240	10,2	3,4

Atsisiųsti bukletą
