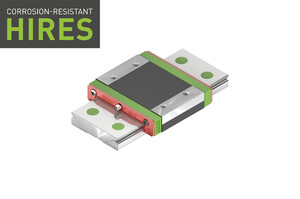

Linijinių kreipiančiųjų blokai-karietėles MGW HIRES

Linijinių kreipiančiųjų blokai MGW HIRES

Miniatiūrinė serija yra korozijai atsparus linijinis kreiptuvas, skirtas kompaktiškiausioms reikmėms.
Gotikinė arkos kontakto konstrukcija sugeria apkrovas visomis kryptimis ir yra ypač standi bei tiksli.
Dėl kompaktiško ir lengvo dizaino jis ypač tinka naudoti mažuose įrenginiuose.
Visos HIRES serijos plieninės dalys yra pagamintos iš korozijai atsparaus martensitinio plieno.
Terminas HIRES reiškia HIWIN-Resistant ir siūlo geresnę apsaugą nuo korozijos.
Platus miniatiūrinis blokas, puikiai tinkantis naudoti mažuose įrenginiuose, ypač esant dideliam apkrovos sukimo momentui.
Visos plieninės dalys yra pagamintos iš korozijai atsparaus martensitinio plieno.
Tinkamą profilio bėgelį rasite tarp atitinkamo bloko priedų arba tiesiai po "Profile rail" meniu elementu.
Taip pat turite galimybę konfigūruoti blokus ir bėgius kartu kaip vieną vienetą tiesiai mūsų konfigūratoriuje.e.
Montavimo instrukcija.
Linijinių kreipiančiųjų blokai MGW HIRES, eskizas, modeliai.
Projekto planavimo forma.

Modelis	H	W	L	C_Dyn	C₀
MGW02C	4	10	16,7	410	730
MGW03C	4,5	12	15	540	840
MGW03H	4,5	12	19,6	680	1.180
MGW05C	6,5	17	20,5	680	1.180
MGW07C	9	25	31,2	1.370	2.060
MGW07H	9	25	41	1.770	3.140
MGW09C	12	30	39,3	2.750	4.120
MGW09H	12	30	50,7	3.430	5.890
MGW12C	14	40	46,1	3.920	5.590
MGW12H	14	40	60,4	5.100	8.240
MGW15C	16	60	54,8	6.770	9.220
MGW15H	16	60	73,8	8.930	13.380

Atsisiųsti bukletą
