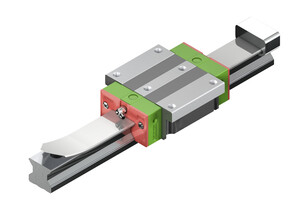

Linijinių kreipiančiųjų blokai-karietėles CRGW

Linijinių kreipiančiųjų blokai CRGW

Ritininis kreiptuvas su dangčio juostele, skirtas didelės apkrovos darbams, kuriems keliami aukščiausi reikalavimai dėl apkrovos ir sukimo momento.
Dangtelio juostelė sumažina montavimo darbus, reikalingus montavimo angoms užsandarinti.
CRG serijos HIWIN linijiniai kreiptuvai kaip riedėjimo elementai naudoja ritinius, o ne rutulius.
Linijinis kontaktinis paviršius žymiai sumažina deformaciją, kurią sukelia apkrova, taip pasiekiant ypač didelį standumą ir apkrovą visomis 4 apkrovos kryptimis.
Flanšinis blokas.
Esant poreikiui, galima iš viršaus arba apačios pritvirtinti gretimą konstrukciją.
Montavimo instrukcija.
Linijinių kreipiančiųjų blokai CRGW, eskizas, modeliai.
CRG blokų ypatumai.
Projekto planavimo forma.

Tipas	H	W	L	C_Dyn	C₀
CRGW15CC	24	47	68	11.300	24.000
CRGW20CC	30	63	86	21.300	46.700
CRGW20HC	30	63	106	26.900	63.000
CRGW25CC	36	70	97,9	27.700	57.100
CRGW25HC	36	70	114,4	33.900	73.400
CRGW30CC	42	90	109,8	39.100	82.100
CRGW30HC	42	90	131,8	48.100	105.000
CRGW35CC	48	100	124	57.900	105.200
CRGW35HC	48	100	151,5	73.100	142.000
CRGW45CC	60	120	153,2	92.600	178.800
CRGW45HC	60	120	187	116.000	230.900
CRGW55CC	70	140	183,7	130.500	252.000
CRGW55HC	70	140	232	167.800	348.000
CRGW65CC	90	170	232	213.000	411.600
CRGW65HC	90	170	295	275.300	572.700

Atsisiųsti bukletą
