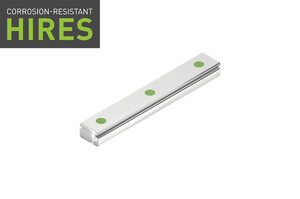

Linijinių kreipiančiųjų bėgelis-profilis MGNR HIRES

Miniatiūrinė serija-korozijai atsparus linijinis kreiptuvas, skirtas kompaktiškiausioms reikmėms.
Arkos kontakto konstrukcija sugeria apkrovas visomis kryptimis ir yra ypač standi bei tiksli.
Dėl kompaktiško ir lengvo dizaino jis ypač tinka naudoti mažuose įrenginiuose.
Visos HIRES serijos plieninės dalys yra pagamintos iš korozijai atsparaus martensitinio plieno.
Terminas HIRES reiškia HIWIN-Resistant ir siūlo geresnę apsaugą nuo korozijos.
MG linijinis kreipiamasis kelias yra siauro, itin kompaktiško tipo (MGN) ir plataus tipo, pasižyminčio dideliu momentiniu standumu (MGW).
Montavimo instrukcija.
Projekto planavimo forma.

TIPAS	W_R	H_R	P	1 m svoris, kg
MGNR02R	2	2	8	0,03
MGNR03R	3	2,6	10	0,05
MGNR05R	5	3,6	15	0,15
MGNR07R	7	4,8	15	0,22
MGNR09R	9	6,5	20	0,38
MGNR12R	12	8	25	0,65
MGNR15R	15	10	40	1,06
