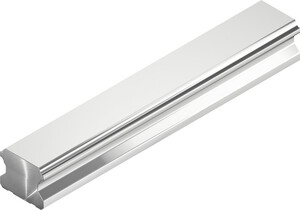

Linijinių kreipiančiųjų bėgelis-profilis EGR-T

Plokščias tipas, specialiai skirtas naudoti su ribota montavimo vieta.
EG serijos HIWIN linijiniai kreiptuvai su keturiais rutuliniais takeliais yra skirti didelėms apkrovoms ir standumui. Dėl 45° rutulinių takelių išdėstymo
EG serija gali vienodai priimti apkrovas iš visų pusių.
QE serijos modeliai su SynchMotion™ technologija siūlo visus standartinės EG serijos privalumus.
Kontroliuojamas rutulių judėjimas nustatytu atstumu taip pat pagerina sinchroninį veikimą, didesnį patikimą važiavimo greitį, ilgesnius tepimo intervalus ir mažesnį važiavimo triukšmą.
Tvirtinimas iš apačios.
Montavimo instrukcija.
Projekto planavimo forma.

Bėgelio matmenys

W_R- bėgelio plotis;

H_R- bėgelio aukštis;

P-atstumas tarp tvirtinimo kiaurymių.

L- ilgis nuo 74 iki 4000 mm.

Tipas	W_R	H_R	P	1m svoris, kg
EGR15T	15	12,5	60	1,26
EGR20T	20	15,5	60	2,15
EGR25T	23	18	60	2,79
EGR30T	28	23	80	4,42
EGR35T	34	27,5	80	6,34
