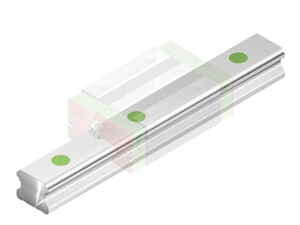

Linijinių kreipiančiųjų bėgelis-profilis EGR-R

Plokščias tipas, specialiai skirtas naudoti su ribota montavimo vieta.
EG serijos HIWIN linijiniai kreiptuvai su keturiais rutuliniais takeliais yra skirti didelėms apkrovoms ir standumui. Dėl 45° rutulinių takelių išdėstymo
EG serija gali vienodai priimti apkrovas iš visų pusių.
QE serijos modeliai su SynchMotion™ technologija siūlo visus standartinės EG serijos privalumus.
Kontroliuojamas rutulių judėjimas nustatytu atstumu taip pat pagerina sinchroninį veikimą, didesnį patikimą važiavimo greitį, ilgesnius tepimo intervalus ir mažesnį važiavimo triukšmą.
Tvirtinimas iš viršaus.
Montavimo instrukcija.
Projekto planavimo forma.

Bėgelio matmenys

W_R- bėgelio plotis;

H_R- bėgelio aukštis;

P-atstumas tarp tvirtinimo kiaurymių.

L- ilgis nuo 74 iki 4000 mm.

Tipas	W_R	H_R	P	1 m svoris, kg
EGR15R	15	12,5	60	1,25
EGR20R	20	15,5	60	2,08
EGR25R	23	18	60	2,67
EGR30R	28	23	80	4,35
EGR35R	34	27,5	80	6,14

Atsisiųsti bukletą
