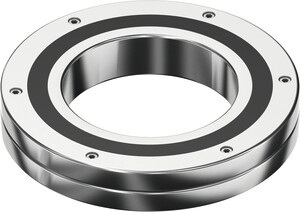

Kryžminiai ritininiai guoliai CRBA

HIWIN sukryžiuoti ritininiai guoliai pasižymi dideliu standumu, labai dideliu koncentriškumu ir dideliu sukimo momento pajėgumu visomis kryptimis.
Dėl šių savybių jie idealiai tinka naudoti pramoninėse automatikos sistemose, robotuose, staklėse, tiksliuose sukamuosiuose staluose, matavimo mašinose ir medicinos prietaisuose.
Susideda iš vidinio žiedo ir dviejų dalių išorinio žiedo ir yra tinkamas vidiniam žiedo sukimui.
Tvirtas vidinis žiedas.
Dviejų dalių išorinis žiedas.
Vidiniam žiedo sukimui.
Montavimo instrukcija.
Produkto projektavimo forma.

Kryžminių guolių privalumai

Patentuota konstrukcija, užtikrinanti didelį apkrovimą
Didelis tvirtumas
Vienalaikis apkrovimas visomis kryptimis
Mažos trinties sukimasis
Kompaktiškas, erdvę taupantis dizainas
Galimi įvairių tipų ir dydžių guoliai
Galimi individualūs dizainai

HIWIN kryžminių guolių charakteristikos

Tipas	Tipinės charakteristikos	Pritaikymas
CRBA	Perskirtas išorinis žiedas	Vidinio žiedo sukimasis
CRBB	Perskirtas vidinis žiedas	Išorinio žiedo sukimasis
CRBC	Tvirtas vidinis ir išorinis žiedas	Vidinioir išorinio žiedo sukimasis
CRBD	Padalytas išorinis žiedas ir tvirtinimo flanšas	Vidinis žiedo sukimasis, supaprastintas montavimas
CRBE	Tvirtas vidinis ir išorinis žiedas bei tvirtinimo flanšas	Vidinis ir išorinio žiedo sukimasis, supaprastintas montavimas
CRBX	Individualus dizainas	Modifikacijos pagal užsakovo pageidavimą

CRBA guoliai ir jų duomenys

Tipas	d	D	B,T	C_{dyn_radial}	C_{dyn_axial}	T_d	Maksimalus greitis (tepalas)	d_a	D_a	C_{0_radial}	C_{0_axial}	Maksimalus greitis (alyva)
CRBA08016	80	120	16	30,2	67	0,63	600	92	109	44,8	102	800
CRBA09016	90	130	16	30,8	68	0,7	540	104	120	47,4	108	720
CRBA09020	90	140	20	39,7	88	0,95	520	104	120	60,2	136	700
CRBA10016	100	140	16	32,5	72	0,8	500	112	129	52,3	118	660
CRBA10020	100	150	20	40,4	90	1,05	480	117	132	63,6	144	640
CRBA11020	110	160	20	42,7	95	1,2	440	126	143	70,2	159	590
CRBA12016	120	150	16	28,1	62	0,75	440	126	143	50,3	114	590
CRBA12020	120	170	20	44,9	100	1,3	410	136	153	76,9	175	550
CRBA12025	120	180	25	66,3	147	2,02	400	138	158	109	246	530
CRBA13025	130	190	25	67,8	150	2,2	375	148	168	114,8	261	500
CRBA14025	140	200	25	69,5	154	2,4	350	161	178	120,6	274	470
CRBA15025	150	210	25	73,1	162	2,7	330	168	188	131,9	300	440
CRBA15030	150	230	30	114,3	254	4,4	310	181	198	187,3	425	420
CRBA16025	160	220	25	74,5	165	2,9	310	181	198	137,7	313	420
CRBA17020	170	220	20	52,3	116	2,1	300	183	203	103,6	235	410
CRBA18025	180	240	25	79,6	177	3,4	285	198	218	154,8	352	380
CRBA19025	190	240	25	54,5	121	2,4	280	203	223	113,6	258	370
CRBA20025	200	260	25	82,3	183	3,85	260	218	238	166,4	378	340
CRBA20030	200	280	30	122,9	273	6,4	250	231	248	242	550	330
CRBA20035	200	295	35	155,9	346	7,4	240	238	258	277,4	630	320
CRBA22025	220	280	25	86,3	192	4,4	240	237	259	183,5	417	320
CRBA24025	240	300	25	90,5	201	5	220	257	279	200,6	456	290
CRBA25025	250	310	25	91,6	203	5,2	210	267	289	206,4	469	285
CRBA25030	250	330	30	142	315	8,4	200	280	299	286,2	650	275
CRBA25040	250	355	40	207	460	12,8	200	289	311	391,8	890	260
CRBA30025	300	360	25	100,6	223	7	180	317	339	246,5	560	240
CRBA30035	300	395	35	191,6	426	13,5	170	337	359	407,8	927	230
CRBA30040	300	405	40	227	504	16,5	170	339	361	465,8	1.058	220
CRBA40035	400	480	35	219,4	487	20	135	426	447	523,9	1.190	180

Atsisiųsti bukletą

Sukryžiuoti ritininiai guoliai CRBA- duomenys
