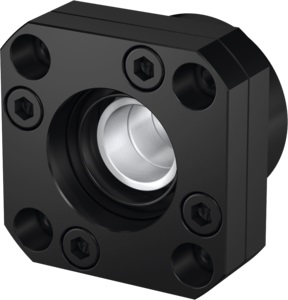

Guoliai FK-Fiksuotas guolis ašinėms ir radialinėms jėgoms

Guoliai FK

Standartinis flanšinis guolis, kurio vardinis ašies skersmuo yra nuo 12 iki 40 mm.
Fiksuotas guolis ašinėms ir radialinėms jėgoms sugerti.
Montavimo instrukcija.
Produkto projektavimo forma.

Guolių modeliai ir jų charakteristikos

C_{dyn_axial}- Dinaminė ašinė apkrova;

C_{0_axial}- Statinė ašinė apkrova.

Kodas	Tipas	Veleno vardinis skersmuo	C_{dyn_axial}	C_{0_axial}	Didžiausia leistina ašinė apkrova	Leistinas greitis
18-000446	FK08	12	2.800	4.800	1.000	40.000
18-000037	FK10	16	5.200	8.800	1.900	24.000
18-000447	FK12	16	6.000	9.400	2.200	22.000
18-000448	FK15	20	6.900	10.000	2.400	19.000
18-000449	FK20	25	15.300	21.600	6.800	9.500
18-000450	FK25	32	19.000	24.000	8.100	8.500
18-000451	FK30	40	27.000	33.500	10.600	7.100

Atsisiųsti bukletą
