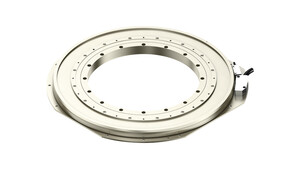

DMT sukamieji stalai

Itin plokščias sukamasis stalas su dideliu tuščiaviduriu velenu.
Naudojamos puslaidininkių gamyboje ir tikrinime, ypač plokščios, dinamiškos ir priežiūros nereikalaujančios sukamosios ašys yra tinkamos tais atvejais, kai reikalinga aukšta tiksli padėties nustatymo ir sinchronizavimo kokybė.
Atsparus pakreipimui, be atbulinės eigos dizainas pasiekia didelį sukimo momento tankį, nepaisant mažo aukščio.
Didelės skiriamosios gebos kodavimo įrenginiai yra prieinami kaip laipsniškas tipas arba su absoliučia sąsaja.
Didelis tuščiaviduris velenas leidžia praeiti ištisas iki 12 colių dydžio plokšteles arba pritaikyti su perduodama šviesa.
CAD duomenis ir techninių duomenų lapus galima atsisiųsti.
Projekto planavimo forma.

Modelis	T_p	T_c	Masė	Išorinis skersmuo	H	I_p	I_c
DMTB2	30,4	9,1	6,5	290	22	8,7	2,6
DMTF2	63,6	19	9,3	390	22	8,7	2,6
DMTK3	110	31	20	520	30	8,7	2,6

Atsisiųsti bukletą
