DGC-PO didelės apkrovos tensioninė pavara

DATORKER^®DGC / DGH sunkioms apkrovomsa yra plačiai naudojamosa daugelyje sunkiųjų darbų, tokių kaip staklės, šlifavimo staklės, apdirbimo centrai ir pramoniniai robotai.
Su tuščiaviduriu velenu, veleno žurnalu ir išėjimo guoliu arba be jo, kompaktiški ir galingi pavarų dėžės yra įvairių serijų ir redukcijos santykių.
Palyginti su patikrintomis standartinėmis serijomis, jie turi iki 30% didesnį sukimo momentą.
Esant tam pačiam formos koeficientui, "Heavy Load DATORKER^®" turi žymiai daugiau galios.
Čia pasirinkite tinkamą seriją pagal savo poreikius.
CAD duomenis ir techninius brėžinius bei surinkimo instrukciją galima atsisiųsti:
Atsisiuntimai.

Modelis	Flanšo skersmuo	Išorinis skersmuo	Redukcija	Veleno skersmuo	Pavarų dėžės ilgis	Nominalus sukimo momentas esant 2000 aps./min	Didžiausias įėjimo greitis
DGC-14-XX-PO	73	56	50/80/100	6	41	7… 10	8.500
DGC-17-XX-PO	79	63	50/80/100/120	8	45	21..31	7.300
DGC-20-XX-PO	93	72	50/80/100/120/160	12	45,5	33… 52	6.500
DGC-25-XX-PO	107	86	50/80/100/120/160	14	52	51… 87	5.600
DGC-32-XX-PO	138	113	50/80/100/120/160	14	62	98...178	4.800

DGC-PO didelės apkrovos tensioninė pavara

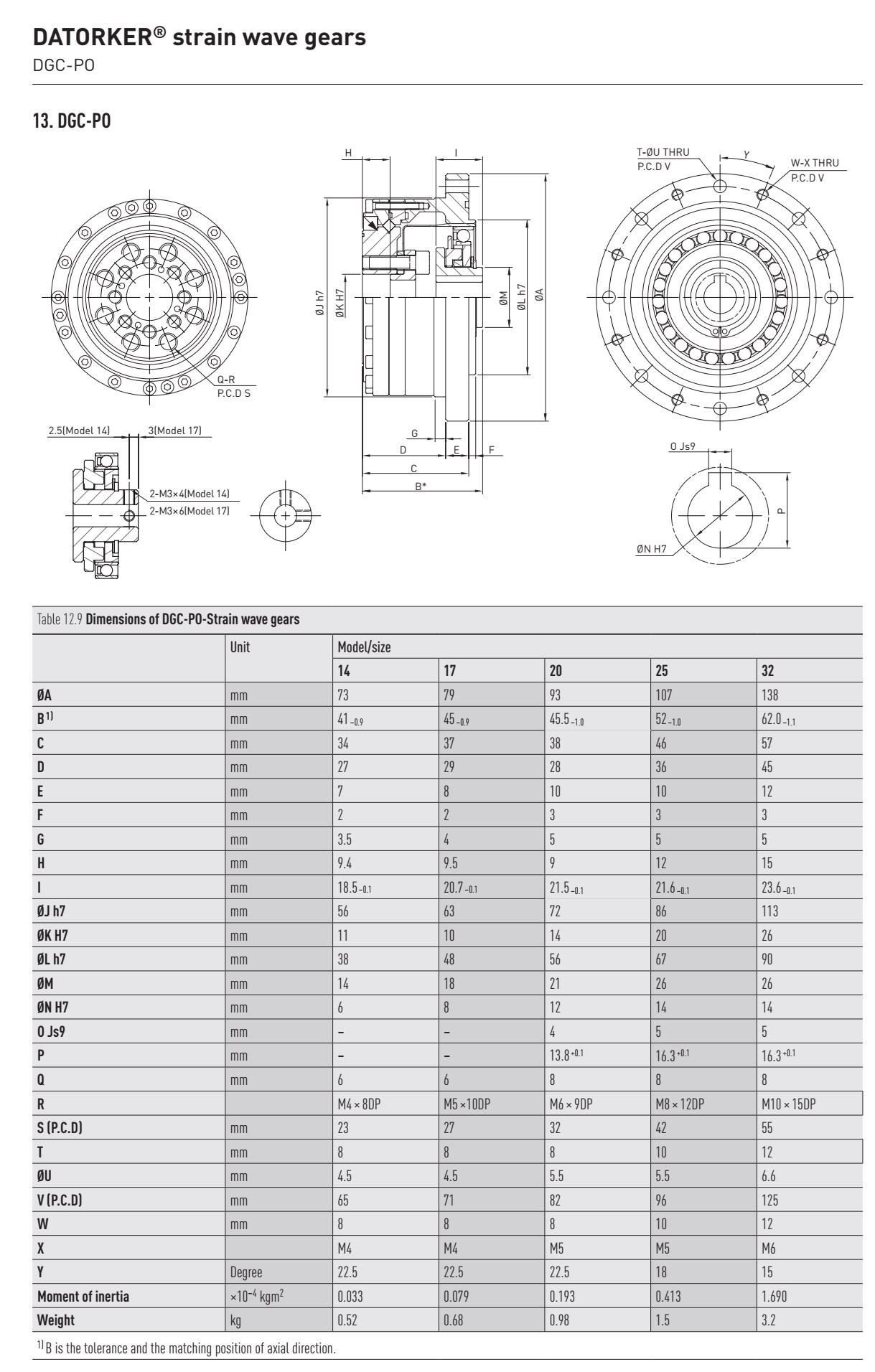

DGC-PO didelės apkrovos tensioninė pavara-duomenys
