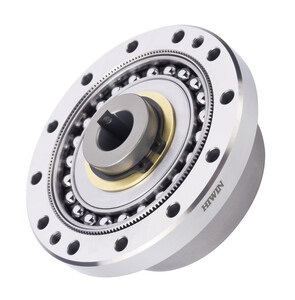

DGC-CO didelės apkrovos tensioninė pavara

Idealiai tinka naudoti su HINWIN guoliais.
DATORKER^® DSC-CO be išėjimo guolio, su veleno tvirtinimu apsiriboja esminiais elementais, turinčiais tik tris komponentus, todėl yra ypač lengvi ir kompaktiški.
Jie pasižymi didžiausia sukimo momento galia ir išskirtiniu tikslumu. Sujungimas atliekamas naudojant "Oldham" movą, kuri gali kompensuoti radialinį neatitikimą.
Galima įsigyti penkių dydžių, kurių redukcijos santykis yra 50, 80, 100, 120 ir 160, DSC-CO serija pasiekia pakartojamą didžiausią sukimo momentą iki 353 Nm.
CAD duomenis ir techninius brėžinius galima atsisiųsti. Būtina surinkti atskiras dalis.
Tam skirtas surinkimo instrukcijas galite rasti skiltyje:
Atsisiuntimai.

Tipas	Flanšo skersmuo	Redukcija	Mažinimo	Veleno skersmuo	Pavarų dėžės ilgis	Nominalus sukimo momentas esant 2000 aps./min	Didžiausias įėjimo greitis
DGC-14-XX-CO	50	38	50/80/100	6	28,5	7… 10	8.500
DGC-17-XX-CO	60	48	50/80/100/120	8	32,5	21..31	7.300
DGC-20-XX-CO	70	54	50/80/100/120/160	9	33,5	33… 52	6.500
DGC-25-XX-CO	85	67	50/80/100/120/160	11	37	51… 87	5.600
DGC-32-XX-CO	110	90	50/80/100/120/160	14	44	99… 178	4.800

Atsisiųsti bukletą

DGC-CO didelės apkrovos tensioninė pavara

DGC-CO didelės apkrovos tensioninė pavara-duomenys
