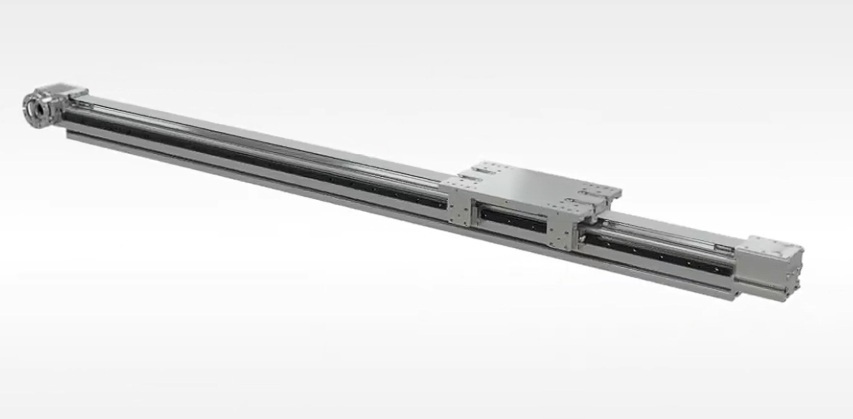

812HHL-813HHL FC Heavy- sunki linijinnė diržinė pavara
Kodas: 812HHL-813HHL
Užsakomas
812HHL-813HHL FC Heavy- sunki linijinnė diržinė pavara
Dokumentai
CHARAKTERISTIKOS
812HHL-813HHL FC Heavy-sunki linijinė diržinė pavara
- Naudojami tik "Alusic" konstrukcinius aliuminio profiliai, kurie naudojami darbastaliams ir karkasams, nereikia specialių korpusų, optimizuojama erdvė, išlaidos ir priežiūra.
- Dizaino lankstumas: kiekviena pavara gali būti sukurta pagal užsakymą, kad puikiai prisitaikytų prie kliento poreikių, o ne atvirkščiai.
- Inovatyvus sprendimas, kuris peržengia standartus ir atveria neribotas pritaikymo galimybes.
- Kreiptuvai dideliems kroviniams.
- Galinga ir efektyvi.
- Užsakant šią linijinę diržinę pavarą, būtina nurodyti: 812.HHL.(L), 813.HHL.(L), kur (L)- bendras pavaros ilgis milimetrais.
- Linijinė pavara lengvai integruojama tiesiai į egzistuojančią konstrukciją.
- Karietėlės dydis 20.
- Ašis - 90x90 10 mm griovelio aliuminio profilis.
- Tiesiogiai varoma.
- 812.HHL /813.HHLyra savaime išsilyginančios, slankiojančios tiesinės pavaros.
- Varomos recirkuliacinias rutulinių guolių kreiptuvais.
- Apkrovos pavyzdys: FX 300 x 3 m/s2.
- Minimalus krovinio gabenimas 11 500 km atstumu.
- Pavara slysta ant Ø 15 mm ritinėlių.
- Linijinis dantytas dvigubas diržas:
- medžiaga-HNBR-hidrintas nitrilo butadieno kaučiukas-sintetinis elastomeras.
- Pasižymi puikiu atsparumu karščiui, alyvai ir ozonui;
- diržas su dvigubu spiraliniu profiliu 8L = 50;
- darbinė temperatūra nuo -40 iki 95 °C;
- tylus veikimas;
- maža vibracija.
| Pavadinimas | Vnt. | Rodiklis |
|---|---|---|
| Maks. eiga vienoje atkarpoje | mm | 5580 |
| Rekomenduojamas maks. greitis | m/s | 3 |
| Rekomenduojamas maks. pagreitis | m/s2 | 5 |
| Padėties nustatymo tikslumas | mm/m | +/-0,1 |
| Diržo žingsnis | - | 8 L=50 |
| Skersinis žingsnis | mm | 66,21 |
| Skriemulio ilgis | mm | 208 |
| Pavaros svoris | kg | 7,5 |
| Modulio svoris be sijos | kg | 15,0 |
| Sijos 1 m svoris | kg | 11,5 |
